Frezarka z przejezdną kolumną czy centrum bramowe? Jak wybrać maszynę do długich detali

sie 20, 2025 | Richo Polska, Baza Wiedzy

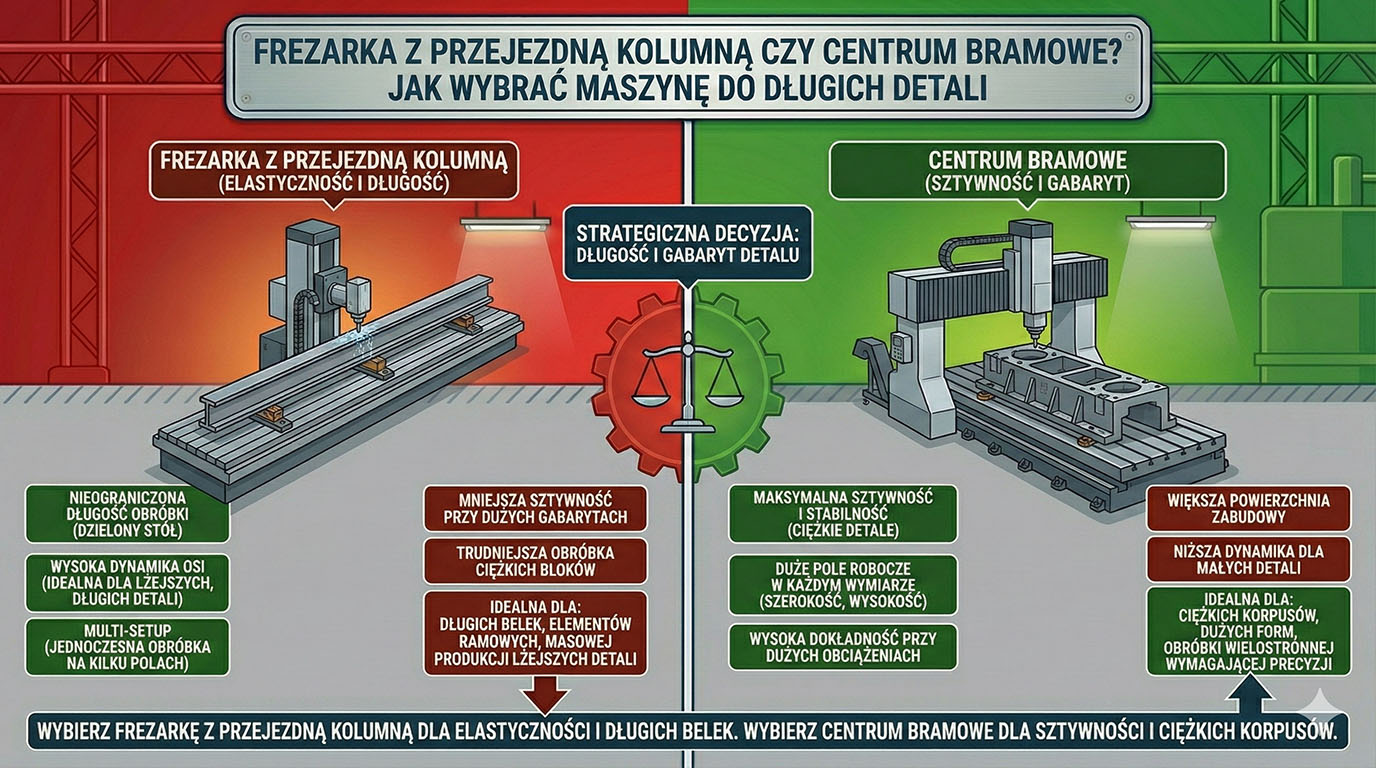

Frezarka z przejezdną kolumną czy centrum bramowe

Długie belki, prowadnice, ramy maszyn, elementy konstrukcji stalowych – to detale, które potrafią szybko obnażyć ograniczenia klasycznych centrów obróbczych. W pewnym momencie stajesz przed wyborem: inwestować w frezarkę z przejezdną kolumną, czy postawić na centrum bramowe (portalowe)?

Poniżej znajdziesz praktyczne porównanie obu rozwiązań z punktu widzenia producenta długich detali, a nie konstruktora maszyn. Tekst pomoże Ci dopasować technologię do Twoich zleceń – tak, aby nowa maszyna realnie zarabiała na belkach, prowadnicach i konstrukcjach ramowych przez wiele lat.

Jako punkt odniesienia możesz przyjąć rozwiązania dostępne w ofercie Richo, m.in. frezarki z przejezdną kolumną oraz centra bramowe PM przeznaczone do ciężkiej obróbki konstrukcji stalowych.

1. Główne różnice: stół vs ruchoma kolumna

Podstawowa różnica konstrukcyjna między tymi dwiema maszynami sprowadza się do odpowiedzi na pytanie: co się porusza – detal czy kolumna?

Centrum bramowe (portalowe)

  • detal leży na stacjonarnym stole,

  • nad stołem przesuwa się brama z belką poprzeczną i wrzecionem,

  • ruch w osi X/Y realizuje brama, w osi Z – wrzeciono.

Najważniejsze cechy:

  • duża sztywność konstrukcji – idealna do ciężkiej obróbki płyt, ram, korpusów,

  • bardzo dobre wsparcie dla szerokich i stosunkowo krótszych detali,

  • łatwy dostęp do detalu z góry i z boku, możliwość zastosowania głowic kątowych.

Frezarka z przejezdną kolumną

  • stół pozostaje nieruchomy, ale ma często dużą długość (kilka, kilkanaście metrów),

  • po prowadnicach wzdłuż stołu porusza się kolumna z wrzecionem,

  • detal może zajmować cały stół lub tylko wybrane jego strefy.

Kluczowe zalety:

  • możliwość obróbki bardzo długich elementów bez konieczności ich przestawiania,

  • opcja pracy „na kilka stanowisk” – np. obróbka w jednej strefie, załadunek w drugiej,

  • elastyczne wykorzystanie stołu: od pojedynczych detali po kilka mniejszych elementów ustawionych w szeregu.

Jeżeli Twoje kluczowe detale są długie, a niekoniecznie bardzo szerokie, frezarka z przejezdną kolumną zaczyna być bardzo atrakcyjną alternatywą dla klasycznego centrum bramowego.

2. Długość detali i praca „na kilka stanowisk”

Kiedy centrum bramowe ma przewagę?

Centrum bramowe PM najlepiej sprawdza się, gdy:

  • obrabiasz duże płyty bazowe, stoły, tarcze, ramy,

  • detale mają stosunkowo podobne wymiary w X i Y,

  • chcesz wykonywać złożone operacje frezowania i wiercenia w jednym zamocowaniu, często z wykorzystaniem głowic kątowych.

Przykład: rama maszyny drogowej o wymiarach 3 × 2 m. Taki detal świetnie „leży” na stole centrum bramowego, a brama zapewnia dobry dostęp do każdej części konstrukcji.

Kiedy frezarka z przejezdną kolumną wygrywa?

Frezarka z przejezdną kolumną jest stworzona do sytuacji, w której:

  • długość detalu jest kluczowa,

  • chcesz obrabiać belki, prowadnice, długie profile stalowe, elementy wózków i ram,

  • ważna jest możliwość pracy z podziałem stołu na niezależne strefy.

Typowy scenariusz:

  • stół ma np. 10 m długości,

  • dzielisz go na dwie strefy po 5 m,

  • w strefie A trwa obróbka, w strefie B – załadunek i ustawianie kolejnego detalu.

Dzięki temu maszyna prawie nie stoi, a operator nie czeka na koniec programu, żeby zacząć montować następny element. Dla producentów długich prowadnic, profili czy belek stalowych to ogromna przewaga nad klasycznym układem z jednym stołem.

3. Kiedy frezarka z przejezdną kolumną daje realną przewagę?

3.1. Obróbka bardzo długich elementów

Jeżeli długość detali przekracza 4–5 metrów, a zdarzają się elementy 8–12-metrowe, typowe centrum bramowe może wymagać:

  • przestawiania detalu,

  • obróbki w dwóch/trzech zamocowaniach,

  • dodatkowego osiowania i kontroli.

Każde przestawienie:

  • wydłuża czas produkcji,

  • wprowadza ryzyko błędów wymiarowych i prostoliniowości,

  • angażuje suwnice i dodatkowy personel.

Frezarka z przejezdną kolumną pozwala położyć długi element na stole i obrobić go „z marszu” na całej długości. W efekcie:

  • skracasz czas cyklu,

  • podnosisz dokładność,

  • zmniejszasz ryzyko kolizji i błędów ustawienia.

3.2. Praca w trybie „przepływowym”

Możliwość podziału stołu na strefy to nie tylko wygoda – to sposób na zbudowanie ciągłego przepływu produkcji:

  • w jednej strefie masz obróbkę zgrubną,

  • w drugiej – wykańczającą,

  • w trzeciej (przy bardzo długim stole) – przygotowanie nowych detali.

Taki model pracy idealnie wpisuje się w potrzeby:

  • firm działających w trybie projektowym, ale z powtarzalnymi elementami,

  • zakładów z dużą różnorodnością detali, gdzie liczy się skrócenie przezbrojeń,

  • produkcji, w której operator ma stale „co robić”, a maszyna nie czeka na załadunek.

3.3. Elastyczne wykorzystanie stołu

Na długim stole frezarki z przejezdną kolumną możesz:

  • obrabiać jeden bardzo długi detal,

  • ustawić obok siebie kilka krótszych elementów i realizować serię,

  • montować stałe przyrządy dla powtarzających się projektów (np. uchwyty pod konkretne typy belek).

To czyni frezarkę z przejezdną kolumną wyjątkowo elastycznym narzędziem dla zakładów, które w jednym tygodniu obrabiają konstrukcje kolejowe, a w kolejnym – ramy do maszyn drogowych czy konstrukcji specjalnych.

4. Przykładowe zastosowania w konkretnych branżach

4.1. Przemysł kolejowy

Detale:

  • długie ramy wózków,

  • profile podwozi,

  • elementy mocowań, prowadnice i listwy stalowe.

Wymagania:

  • wysoka prostoliniowość na długich odcinkach,

  • powtarzalność otworów i gniazd mocujących,

  • obróbka w jednym zamocowaniu, jeśli to możliwe.

Frezarka z przejezdną kolumną pozwala:

  • położyć całą ramę lub profil na stole,

  • obrabiać otwory, powierzchnie i kieszenie w jednym przejściu,

  • zminimalizować ilość operacji dodatkowych (wiercenie ręczne, dopasowanie).

4.2. Maszyny drogowe i budowlane

Detale:

  • długie ramy nośne, wysięgniki, elementy podwozi,

  • prowadnice i wsporniki.

Wymagania:

  • sztywna konstrukcja maszyny,

  • możliwość pracy z ciężkimi, spawanymi konstukcjami,

  • łatwy dostęp dla suwnic i urządzeń załadunkowych.

W tym środowisku często sprawdza się hybrydowe podejście:

  • centrum bramowe PM do dużych płyt bazowych i korpusów,

  • frezarka z przejezdną kolumną do długich belek, prowadnic i profili.

4.3. Konstrukcje specjalne i jednostkowe

Detale:

  • niestandardowe ramy, konstrukcje nośne, elementy urządzeń przemysłowych,

  • długie płyty i belki o zmiennych przekrojach.

Tutaj liczy się przede wszystkim elastyczność:

  • możliwość ustawienia różnych detali na jednym stole,

  • szybkie przezbrojenia bez utraty dokładności,

  • duża dostępność przestrzeni roboczej dla nietypowych elementów.

Frezarka z przejezdną kolumną daje swobodę aranżacji stołu zgodnie z aktualnym projektem, a nie odwrotnie.

5. Jak podjąć decyzję: frezarka z przejezdną kolumną czy centrum bramowe?

Podsumowując, przy wyborze warto zadać sobie kilka kluczowych pytań:

  1. Jakie detale są najbardziej dochodowe?

    • Jeśli dominują szerokie płyty i ramy – naturalnym wyborem będzie centrum bramowe PM.

    • Jeśli kluczowe są bardzo długie belki, prowadnice i profile – rozważ frezarkę z przejezdną kolumną.

  2. Czy potrzebujesz pracy „na kilka stanowisk”?

    • Jeżeli chcesz zbudować przepływ: załadunek w jednej strefie, obróbka w drugiej – przewagę ma frezarka z przejezdną kolumną.

  3. Jakie są plany rozwoju na 5–10 lat?

    • Jeśli wiesz, że portfel zamówień będzie się przesuwał w stronę coraz dłuższych detali, warto od razu inwestować w maszynę, która bez problemu je obsłuży.

  4. Czy rozważasz konfigurację mieszanej linii obróbczej?

    • W wielu zakładach optymalne okazuje się połączenie obu rozwiązań:

      • centrum bramowe do płyt, ram i korpusów,

      • frezarka z przejezdną kolumną do długich elementów.

Dobrze dobrana maszyna do długich detali to nie tylko kwestia „osi i skoków”, ale przede wszystkim modelu pracy w Twojej firmie: sposobu załadunku, przepływu detali, możliwości podziału stołu na strefy i wykorzystania każdego metra długości.

Jeśli stoisz przed decyzją: frezarka z przejezdną kolumną czy centrum bramowe, warto przeanalizować kilka rzeczy:

  • listę kluczowych detali z ostatnich lat,

  • planowane projekty na kolejne 5–10 lat,

  • możliwości infrastruktury hali (dostęp suwnic, fundament, przestrzeń).

Na tej podstawie, we współpracy z doświadczonym dostawcą, takim jak Richo Polska, można zbudować park maszynowy, który będzie zarabiał na długich belkach, prowadnicach i konstrukcjach ramowych – zamiast ograniczać rozwój Twojej produkcji.
