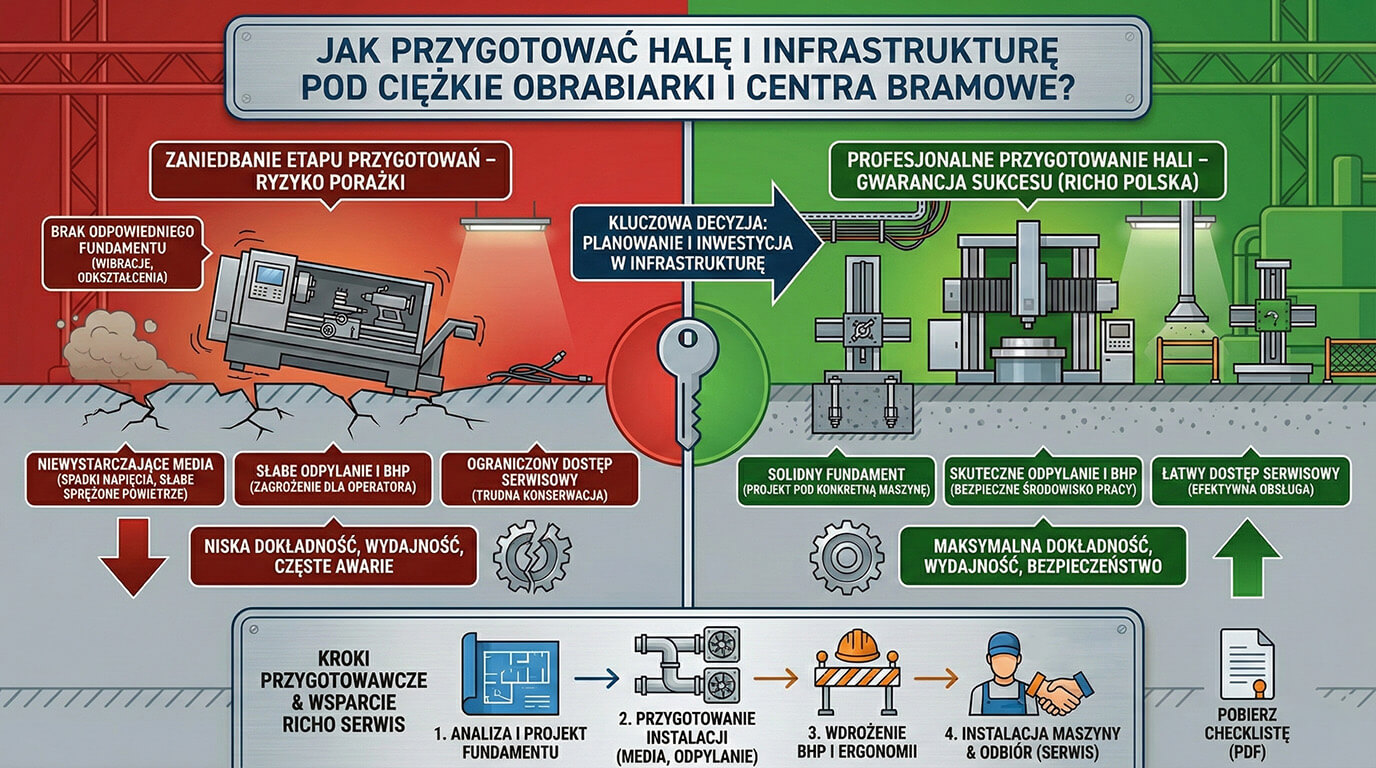

Decyzja o zakupie ciężkich obrabiarek – takich jak centra bramowe, wytaczarki czy frezarki z przejezdną kolumną – to dopiero połowa sukcesu. Druga połowa to odpowiednio przygotowana hala: fundament, posadzka, media techniczne, odpylanie, BHP i dostęp serwisowy. Jeśli ten etap zostanie zaniedbany, nawet najlepsza maszyna nie osiągnie zakładanej dokładności, wydajności i dostępności.
W tym artykule krok po kroku omawiamy, jak przygotować halę pod instalację ciężkich obrabiarek, na co zwrócić uwagę przy projektowaniu fundamentu, jakie media zapewnić oraz jak zadbać o BHP i ergonomię. Na końcu znajdziesz propozycję checklisty do pobrania (PDF), którą możesz wykorzystać przy planowaniu inwestycji.
W treści odwołujemy się do rozwiązań z oferty Richo Polska, takich jak Centra bramowe PM, Wytaczarki, Frezarki z przejezdną kolumną oraz dział Serwis.
1. Dlaczego przygotowanie hali jest tak ważne?
Ciężkie obrabiarki pracują zwykle w zakładzie przez kilkanaście, a czasem kilkadziesiąt lat. W tym czasie:
realizują projekty o wysokiej wartości,
decydują o kluczowych terminach i jakości końcowego wyrobu,
generują koszty przestojów liczone w tysiącach złotych za każdą godzinę.
Źle zaprojektowana infrastruktura (fundament, posadzka, media, wentylacja) może spowodować:
problemy z geometrią i powtarzalnością obróbki,
przyspieszone zużycie prowadnic, śrub pociągowych i wrzecion,
nieplanowane postoje z powodu awarii mediów (zasilanie, chłodzenie, sprężone powietrze),
problemy BHP (kolizje z transportem wewnętrznym, brak stref bezpieczeństwa).
Dlatego projekt hali powinien powstawać równolegle z doborem maszyny, najlepiej we współpracy z dostawcą obrabiarek i wykonawcą infrastruktury.
2. Fundamenty, posadzka, nośność – od tego zaczynaj
2.1. Obciążenia statyczne i dynamiczne
Pod ciężkie centra bramowe PM, wytaczarki i frezarki z przejezdną kolumną nie wystarczy „mocna posadzka”. Należy policzyć:
masę własną maszyny,
maksymalną masę detalu i oprzyrządowania,
charakter obciążeń dynamicznych (siły skrawania, przyspieszenia, hamowania osi).
Na tej podstawie projektuje się fundament maszynowy:
odpowiednią grubość i zbrojenie płyty fundamentowej,
ewentualne stopy punktowe lub ławy pod kolumny,
sposób kotwienia obrabiarki (kotwy chemiczne, śruby fundamentowe).
Dobrą praktyką jest zaprojektowanie fundamentu z pewnym zapasem – pozwala to w przyszłości zainstalować obrabiarkę o podobnej lub nieco większej masie, bez konieczności kucia posadzki.
2.2. Oddzielenie fundamentu maszyny od posadzki
W przypadku dużych maszyn często stosuje się:
oddzielenie fundamentu obrabiarki od „ogólnej” posadzki hali (dylatacja),
izolację od drgań przenoszonych z sąsiednich maszyn, suwnic, młotów, pras.
Pozwala to:
zminimalizować wpływ drgań zewnętrznych na dokładność obróbki,
ograniczyć ryzyko pęknięć posadzki przy granicy fundament–posadzka,
poprawić komfort pracy operatorów.
2.3. Posadzka wokół maszyny – nośność i odporność
Wokół ciężkiej obrabiarki poruszają się:
wózki widłowe,
wózki narzędziowe,
suwnice z zawieszonym ładunkiem.
Posadzka powinna mieć:
odpowiednią nośność punktową i równomierną,
wysoką odporność na ścieranie, uderzenia i działanie chłodziw / olejów,
właściwie dobraną antypoślizgowość (szczególnie w strefie załadunku/rozładunku).
Warto przemyśleć również:
spadki posadzki i sposób odprowadzania cieczy (chłodziwa, woda),
zabezpieczenie przed gromadzeniem się śliskich filmów olejowych.
3. Zasilanie, chłodzenie, sprężone powietrze, odpylanie
Duże maszyny to również poważne zapotrzebowanie na media techniczne. Ich stabilność ma bezpośredni wpływ na jakość obróbki i dostępność parku maszynowego.
3.1. Zasilanie elektryczne
Przygotowując halę, uwzględnij:
wymaganą moc przyłączeniową dla nowej maszyny (wraz z rezerwą na przyszłość),
odpowiednio dobrane zabezpieczenia i przekroje przewodów,
osobny obwód zasilający obrabiarkę (minimum zakłóceń z innych urządzeń),
skuteczne uziemienie i wyrównanie potencjałów (wpływ na elektronikę sterującą i pomiary).
Warto przewidzieć:
lokalną rozdzielnicę z miejscem na przyszłe obwody,
możliwość zasilania dodatkowych urządzeń (systemy odpylania, chłodzenia, podajniki, transport wewnętrzny).
3.2. Chłodzenie maszyny i stabilizacja temperatury
Ciężkie obrabiarki – zwłaszcza wytaczarki i centra bramowe – są wrażliwe na:
zmiany temperatury otoczenia,
stabilność temperatury cieczy chłodzącej wrzeciona i napędów.
W praktyce oznacza to:
konieczność zapewnienia chłodzenia obiegowego (chillery, agregaty wody lodowej),
utrzymanie możliwie stabilnej temperatury w hali (unikanie przeciągów, dużych wahań między dniem a nocą),
przemyślane usytuowanie urządzeń chłodniczych (hałas, generowane ciepło, serwis).
Przy nowoczesnych maszynach warto od razu zaplanować miejsce i przyłącza dla urządzeń chłodniczych oraz drogę serwisową do ich obsługi.
3.3. Sprężone powietrze
Sprężone powietrze jest wykorzystywane m.in. do:
siłowników, zacisków, podajników,
systemów czyszczenia, przedmuchu, dmuchaw,
urządzeń pomocniczych w strefie obrabiarki.
Kluczowe parametry:
odpowiednie ciśnienie robocze (często 6–8 bar),
wystarczająca wydajność sprężarki przy uwzględnieniu całego zakładu,
jakość powietrza – filtry oleju, filtry cząstek, osuszacze (punkt rosy).
Przy przygotowywaniu hali warto:
przewidzieć pierścień powietrzny (pętlę) w hali z podejściami do kluczowych maszyn,
zastosować szybkozłącza i zawory odcinające przy obrabiarkach,
zadbać o dostęp do sprężonego powietrza również w strefach serwisowych.
3.4. Odpylanie i odprowadzanie mgły olejowej
W zależności od rodzaju obróbki (skrawanie, wiercenie, gwintowanie) i materiału, powstają:
wióry (staliwo, stal konstrukcyjna, żeliwo),
pyły i drobny urobek,
mgła olejowa z chłodziw i olejów smarujących.
Należy zaplanować:
lokalne odciągi wiórów i pyłu,
urządzenia do filtracji mgły olejowej,
sposób odprowadzania oczyszczonego powietrza (do hali / na zewnątrz),
dostęp do urządzeń filtracyjnych w celach serwisowych (wymiana wkładów, czyszczenie).
Niewłaściwe zarządzanie odpylaniem skutkuje:
gorszą widocznością i komfortem pracy operatorów,
zwiększonym ryzykiem poślizgnięć i pożarów,
szybszym zużyciem elementów maszyn (pył i mgła osiadające na komponentach).
4. BHP i ergonomia stanowisk pracy
Ciężkie centra bramowe PM, wytaczarki czy frezarki z przejezdną kolumną wymagają szczególnego podejścia do BHP. Chodzi zarówno o bezpieczeństwo operatorów, jak i osób poruszających się po hali.
4.1. Strefy bezpieczeństwa i komunikacja
Na etapie planowania:
wyznacz strefy pracy maszyny (zasięg ruchu osi, przestrzeń załadunku/rozładunku),
zaplanuj ciągi komunikacyjne dla pieszych, wózków i suwnic,
zadbaj o oznakowanie poziome i pionowe (linie, piktogramy, tablice informacyjne).
Ważne, aby:
strefy niebezpieczne były wyraźnie wydzielone (barierki, bramki, kurtyny świetlne tam, gdzie to możliwe),
operator miał dobrą kontrolę wzrokową nad obszarem pracy maszyny.
4.2. Ergonomia dostępu do maszyny
Przy projektowaniu stanowiska uwzględnij:
sposób wejścia operatora na pomosty i podesty,
wysokość panelu sterującego i widoczność detalu,
miejsce na wózki narzędziowe, stojaki na oprawki, przyrządy pomiarowe,
dostęp do strefy wymiany narzędzi, sond pomiarowych, magazynów.
Dobrze zaprojektowane stanowisko:
skraca czasy przezbrojeń,
ogranicza liczbę niepotrzebnych kroków operatora,
zmniejsza ryzyko potknięć i przeciążeń fizycznych.
4.3. Oświetlenie, hałas, mikroklimat
Przy ciężkiej obróbce szczególnie istotne są:
oświetlenie – równomierne, bez ostrych cieni; dodatkowe oświetlenie miejscowe w strefie detalu,
hałas – planowanie ekranów akustycznych, odpowiednie usytuowanie głośnych urządzeń pomocniczych,
mikroklimat – wentylacja, wymiana powietrza, w miarę stabilna temperatura.
To nie tylko komfort, ale również wpływ na koncentrację operatorów, a więc pośrednio na bezpieczeństwo i jakość obróbki.
5. Serwis i utrzymanie ruchu – o tym też trzeba myśleć na etapie projektu
Ciężkie obrabiarki wymagają regularnych przeglądów i czasem poważniejszych interwencji serwisowych. Projektując halę, uwzględnij:
dostęp dźwignicowy (suwnice, żurawie) do kluczowych komponentów maszyny,
miejsce na wjazd serwisantów, rozstawienie wózków i stołów warsztatowych,
łatwy dostęp do szaf sterowniczych, zespołów hydraulicznych, chłodnic, filtrów.
Jeżeli korzystasz z usług profesjonalnego serwisu, warto skonsultować założenia infrastruktury z działem Serwis. Z perspektywy wielu lat eksploatacji bywa to różnica między:
szybką i bezpieczną interwencją,
a kosztowną operacją, w której trzeba np. demontować fragmenty hali, barierek, podestów czy instalacji.
