Główną różnicą między obróbką 3-osiową, 4-osiową a 5-osiową jest liczba kierunków, w których narzędzie może przemieszczać się względem detalu. Wykorzystanie większej liczby osi pozwala na wykonywanie skomplikowanych geometrii w ramach jednego zamocowania, co nie tylko skraca czas cyklu, ale i zapewnia wyższą precyzję wykonania. Choć wiąże się to z wyższymi kosztami maszyn oraz bardziej wymagającym programowaniem, korzyści operacyjne są znaczące. Podczas gdy obróbka 3-osiowa pozostaje optymalnym wyborem dla prostych detali i projektów o ograniczonym budżecie, wariant 4-osiowy wprowadza dodatkową oś obrotu, ułatwiając pracę z elementami cylindrycznymi. Z kolei najbardziej zaawansowana obróbka 5-osiowa stanowi najlepsze rozwiązanie dla złożonych kształtów, gdzie kluczowe znaczenie mają najwyższa dokładność oraz maksymalna redukcja liczby przezbrojeń.
Czym różni się obróbka 3-osiowa od 4-osiowej i 5-osiowej?
Kluczowa różnica między obróbką 3-osiową, 4-osiową i 5-osiową leży w liczbie stopni swobody narzędzia względem obrabianego detalu. Każda dodatkowa oś zwiększa możliwości geometryczne maszyny, ale jednocześnie podnosi złożoność całego procesu – od projektu, przez programowanie, aż po koszty eksploatacji.

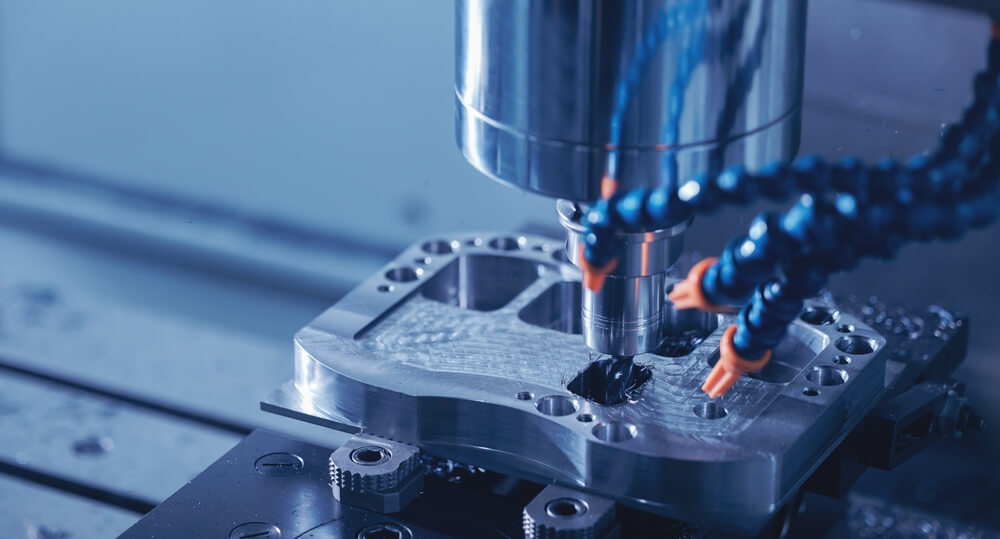

Obróbka 3-osiowa – podstawa frezowania CNC
Obróbka 3-osiowa stanowi fundament frezowania CNC, w którym narzędzie porusza się wzdłuż trzech osi liniowych: X (lewo-prawo), Y (przód-tył) oraz Z (góra-dół). W tym układzie detal pozostaje nieruchomy przez cały proces, a narzędzie ma dostęp wyłącznie do tych powierzchni, które są bezpośrednio osiągalne z góry lub z boku. Takie rozwiązanie doskonale sprawdza się przy obróbce płaskich i prostokątnych elementów, wykonywaniu kieszeni, rowków oraz otworów na prostych płaszczyznach, a także w produkcji seryjnej detali o niskiej złożoności geometrycznej i budżetowym prototypowaniu.
Główną zaletą technologii 3-osiowej są niskie koszty inwestycyjne oraz wyjątkowo proste programowanie. Maszyny te są tańsze w zakupie i codziennym utrzymaniu, a ich obsługa jest szybko opanowywana przez operatorów. Jeśli szukasz niezawodnego, podstawowego sprzętu do frezowania, warto sprawdzić dostępne frezarki CNC w ofercie RICHO Polska. Systemy te gwarantują stabilną pracę przy zachowaniu wysokiej efektywności kosztowej dla standardowych zadań warsztatowych.
Poważnym ograniczeniem tej metody jest jednak konieczność ręcznego przezbrajania detalu w przypadku obróbki wielu ścian elementu. Każde dodatkowe zamocowanie generuje przestój w produkcji, zwiększa ryzyko wystąpienia błędów ustawienia oraz może prowadzić do niepożądanych odchyleń wymiarowych. Mimo to, przy odpowiednim planowaniu procesów, obróbka 3 osiowa pozostaje najbardziej ekonomicznym wyborem dla szerokiego spektrum prostych komponentów.
Obróbka 4-osiowa – obrót detalu bez przerwy produkcji
Obróbka 4-osiowa wzbogaca standardowy układ trzech osi liniowych o dodatkową oś obrotową – najczęściej oś A, obracającą się wokół osi X, lub oś B, obracającą się wokół osi Y. Dzięki temu detal może zmieniać swoje położenie w trakcie pracy narzędzia lub między kolejnymi przejściami, co eliminuje konieczność ręcznego przestawiania go na stole maszynowym. Czwarta oś pracuje w dwóch trybach: indeksowanym, gdzie maszyna obraca detal do zadanej pozycji przed rozpoczęciem skrawania, oraz ciągłym (symultanicznym), w którym narzędzie i oś obrotowa współpracują jednocześnie, umożliwiając tworzenie skomplikowanych powierzchni krzywoliniowych.
Taka konfiguracja jest szczególnie przydatna przy obróbce elementów cylindrycznych z cechami rozmieszczonymi po obwodzie, takimi jak rowki czy otwory radialne, a także przy produkcji wałków z nacięciami i profilami. Frezowanie 4-osiowe doskonale sprawdza się również w wytwarzaniu narzędzi oraz elementów precyzyjnych wymagających zachowania równomiernego podziału kątowego. Zastosowanie tej technologii pozwala na znaczące skrócenie czasu produkcji oraz redukcję liczby niezbędnych przezbrojeń.
W porównaniu do maszyn 3-osiowych, rozwiązanie to oferuje znacznie szersze możliwości techniczne, nie generując przy tym tak wysokich kosztów i złożoności, jakie cechują systemy 5-osiowe. Stanowi to idealny kompromis dla firm, które chcą zwiększyć swoją elastyczność produkcyjną i precyzję bez gwałtownego wzrostu wydatków na park maszynowy oraz programowanie.
Obróbka 5-osiowa – pełna swoboda w jednym ustawieniu
Obróbka 5-osiowa stanowi najbardziej zaawansowaną formę frezowania CNC, łącząc trzy osie liniowe (X, Y, Z) z dwiema dodatkowymi osiami obrotowymi. W praktyce najczęściej spotyka się konfiguracje wykorzystujące osie A i C lub B i C, co pozwala narzędziu lub stołowi na przyjmowanie niemal dowolnej orientacji względem obrabianego materiału. Dzięki tak dużej swobodzie ruchu możliwe jest precyzyjne kształtowanie skomplikowanych powierzchni przestrzennych przy zachowaniu tylko jednego lub minimalnej liczby ustawień detalu. Nowoczesne centrum obróbcze 5-osiowe potrafi dotrzeć do niemal każdego punktu elementu, co eliminuje konieczność jego ręcznego przestawiania i drastycznie podnosi dokładność wykonania.
Technologia ta znajduje szerokie zastosowanie w najbardziej wymagających gałęziach przemysłu, takich jak lotnictwo, medycyna czy produkcja form wtryskowych. Jest niezastąpiona przy wytwarzaniu łopatek turbin i śmigieł o złożonym kształcie aerodynamicznym, implantów medycznych oraz struktur lotniczych o swobodnych powierzchniach (tzw. freeform surfaces). Obróbka 5-osiowa pozwala na płynne prowadzenie narzędzia po skomplikowanych geometriach z podcięciami, co w przypadku maszyn o mniejszej liczbie osi byłoby technologicznie niewykonalne lub wymagało wielu czasochłonnych operacji pomocniczych.
Wybierając konkretne rozwiązanie, warto zwrócić szczególną uwagę na konfigurację osi obrotowych, ponieważ to od nich zależy sztywność całego układu oraz dostępny zakres kątowy. Najpopularniejsze opcje to stolik obrotowo-uchylny (tzw. tilt-rotary table) lub zintegrowana głowica obrotowa, które bezpośrednio wpływają na dynamikę i precyzję procesów skrawania. Inwestycja w centrum obróbcze 5 osiowe to krok w stronę najwyższej wydajności, pozwalający na realizację najbardziej śmiałych projektów inżynieryjnych przy zachowaniu bezkompromisowej jakości wykończenia powierzchni.
Precyzja obróbki a liczba osi
Precyzja obróbki wieloosiowej zależy nie tylko od klasy samej maszyny, ale przede wszystkim od liczby koniecznych przezbrojeń detalu. Każde ponowne mocowanie przedmiotu wprowadza bowiem potencjalny błąd ustawienia, który kumuluje się wraz z kolejnymi operacjami, wpływając negatywnie na ostateczny wymiar. W tym kontekście obróbka 5-osiowa wykazuje znaczną przewagę, ponieważ redukuje liczbę przezbrojeń do absolutnego minimum. Podczas gdy w maszynach 3-osiowych skomplikowane detale wymagają wielokrotnego zdejmowania i pozycjonowania — co nawet przy użyciu dokładnych przyrządów generuje błędy — technologia 5 osi pozwala na obróbkę wielu płaszczyzn w jednym zamocowaniu, co bezpośrednio przekłada się na wyższą dokładność gotowego elementu.
Warto jednak zaznaczyć, że zastosowanie maszyny 5-osiowej nie gwarantuje automatycznie lepszych parametrów w każdym przypadku. Przy prostych detalach, które można wykonać w jednym ustawieniu na standardowej maszynie 3-osiowej, różnica w precyzji pozostaje minimalna. Wyraźna przewaga systemów wieloosiowych ujawnia się dopiero przy skomplikowanych geometriach, wymagających swobodnego dostępu narzędzia z wielu stron jednocześnie. Ostateczny wybór technologii powinien więc zależeć od stopnia złożoności projektu, gdyż to właśnie eliminacja błędów pozycjonowania przy trudnych kształtach jest największym atutem obróbki wieloosiowej.
Koszty obróbki wieloosiowej – co wchodzi w cenę?
Obróbka wieloosiowa koszty generuje na kilku poziomach jednocześnie: zakup maszyny, oprogramowanie CAM, szkolenie operatorów i czas cyklu. Koszt całkowity rośnie wraz z liczbą osi, ale tak samo rośnie wartość produktywna każdej przepracowanej godziny.
Koszty maszyn CNC według liczby osi
Maszyny CNC wieloosiowe różnią się ceną w zależności od konfiguracji osi obrotowych, gabarytów i producenta. Orientacyjnie:
- Pionowe centra 3-osiowe – najtańsza kategoria. Dostępne są centra obróbcze pionowe w szerokim zakresie konfiguracji stołu i wrzeciona.
- Centra 4-osiowe – cena wyższa o 20–50% względem porównywalnej klasy maszyny 3-osiowej, zależnie od zastosowanego stołu obrotowego.
- Centra 5-osiowe – znacząco wyższy koszt zakupu niż centra 3-osiowe tej samej klasy gabarytowej. Dla dużych gabarytów dostępne są frezarki bramowe oraz centra bramowe CNC.
Do maszyn poziomych, które często oferują większą elastyczność przy obróbce wielostronnej, należą horyzontalne centra obróbcze.
Koszty programowania i obsługi
Złożoność programowania CNC rośnie wraz z liczbą osi. Programowanie obróbki wieloosiowej wymaga:
- zaawansowanego oprogramowania CAM obsługującego strategie 4- i 5-osiowe,
- dłuższego czasu przygotowania programu dla detali 5-osiowych,
- wyższych kompetencji operatora i programisty,
- symulacji kolizji i weryfikacji ścieżek narzędzia przed pierwszym uruchomieniem.
Kiedy wyższy koszt maszyny 5-osiowej jest uzasadniony?
Wybór centrum 5-osiowego jest ekonomicznie uzasadniony, gdy:
- detal wymaga obróbki z więcej niż dwóch stron w jednej operacji,
- geometria uniemożliwia obróbkę 3-osiową bez dodatkowych przyrządów,
- skrócenie czasu cyklu przez eliminację przezbrojeń przekłada się na realne oszczędności,
- wymagana dokładność wyklucza błędy wynikające z wielokrotnego mocowania,
- produkcja jest jednostkowa lub małoseryjna i każdy detal ma wysoką wartość.
Programowanie obróbki wieloosiowej – co się zmienia wraz z liczbą osi?
Programowanie obróbki 3-osiowej opiera się na jednym układzie współrzędnych i stosunkowo prostych ścieżkach narzędzia, jednak wraz z przejściem na 4 osie i 5 osi stopień skomplikowania procesu gwałtownie rośnie. Programista musi wówczas uwzględniać nie tylko orientację narzędzia w przestrzeni, ale także dynamiczne zmiany punktu środkowego narzędzia (TCP) oraz znacznie wyższe ryzyko kolizji głowicy z elementami mocującymi detal. Z tego powodu obróbka 5 osiowa wymaga zaawansowanych systemów CAM z pełną obsługą kinematyki konkretnej maszyny oraz obowiązkową funkcją symulacji. Bez cyfrowej weryfikacji ścieżek uruchomienie programu niesie ze sobą realne ryzyko kosztownego uszkodzenia wrzeciona lub stołu maszynowego.
Kluczowym ułatwieniem w nowoczesnych maszynach 5-osiowych jest funkcja RTCP (Rotational Tool Center Point), która zapewnia automatyczną kompensację położenia wierzchołka narzędzia przy każdej zmianie kąta osi obrotowych. Maszyny wyposażone w ten system znacząco upraszczają pracę programisty, ponieważ sterowanie samodzielnie koryguje ścieżkę w czasie rzeczywistym, dbając o precyzyjne zachowanie kontaktu ostrza z materiałem. Brak funkcji RTCP zmusza do żmudnych, ręcznych korekt w kodzie programu oraz wielokrotnego sprawdzania pozycji, co wydłuża przygotowanie produkcji i zwiększa margines błędu.
Najczęściej zadawane pytania
Czy można przerobić maszynę 3-osiową na 4-osiową lub 5-osiową?
Tak, w ograniczonym zakresie. Maszynę 3-osiową można rozszerzyć o czwartą oś przez zamontowanie obrotowego stołu lub podzielnicy na istniejącym stole roboczym. Taki zestaw pozwala uzyskać funkcjonalność 4-osiową bez zakupu nowej maszyny. Rozbudowa do 5 osi jest natomiast praktycznie niemożliwa w standardowych maszynach 3-osiowych – wymaga fundamentalnej zmiany kinematyki, której konstrukcja maszyny nie przewiduje. W takim przypadku jedynym rozwiązaniem jest zakup nowego centrum 5-osiowego.
Jak długo trwa przeszkolenie operatora do pracy na maszynie 5-osiowej?
Operator z doświadczeniem na maszynach 3-osiowych potrzebuje zazwyczaj od kilku tygodni do kilku miesięcy intensywnego szkolenia, by samodzielnie obsługiwać centrum 5-osiowe. Czas zależy od złożoności obrabianych detali, stosowanego systemu sterowania i oprogramowania CAM. Podstawowa obsługa maszyny przy gotowych programach jest osiągalna szybciej. Samodzielne programowanie złożonych detali 5-osiowych wymaga jednak znacznie dłuższego procesu nauki i praktyki.
Czy obróbka 5-osiowa zawsze gwarantuje lepszą dokładność niż 3-osiowa?
Nie – obróbka 5-osiowa nie gwarantuje automatycznie wyższej dokładności w każdym przypadku. Przy prostych detalach obrabianych w jednym ustawieniu na maszynie 3-osiowej wynik może być porównywalny. Przewaga 5 osi pojawia się tam, gdzie 3-osiowa wymagałaby wielokrotnych przezbrojeń. Każde przezbrojenie wnosi błąd ustawienia, który kumuluje odchyłki. Eliminacja przezbrojeń przez obróbkę 5-osiową bezpośrednio przekłada się na powtarzalność wymiarową – szczególnie przy złożonych geometriach przestrzennych.
Jakie są najczęstsze błędy przy programowaniu obróbki 5-osiowej?
Do najczęstszych błędów należą: brak symulacji kolizji przed uruchomieniem na maszynie, niepoprawne zdefiniowanie kinematyki maszyny w systemie CAM, pominięcie ograniczeń kątowych osi obrotowych i błędne ustawienie punktu zerowego detalu. Problematyczne jest też nieprawidłowe działanie lub brak funkcji RTCP, co prowadzi do odchyłek na gotowym detalu. Programiści bez doświadczenia w 5-osiowym CAM często stosują nieoptymalne strategie ścieżek narzędzia, co skutkuje nadmiernym zużyciem narzędzia lub złą jakością powierzchni.
Czy dla małej firmy produkcyjnej opłaca się inwestować w maszynę 5-osiową?
To zależy od profilu produkcji. Jeśli firma realizuje zlecenia na detale o złożonej geometrii, produkuje jednostkowo lub w małych seriach i traci czas na wielokrotne przezbrajanie detali na maszynie 3-osiowej – inwestycja w centrum 5-osiowe może być uzasadniona. Jeśli jednak większość produkcji to proste detale o płaskich lub walcowych powierzchniach, wyższy koszt zakupu i obsługi maszyny 5-osiowej nie przyniesie proporcjonalnych korzyści. Przed decyzją warto dokładnie przeanalizować strukturę zleceń i realny czas tracony na przezbrojenia w aktualnym parku maszynowym.
