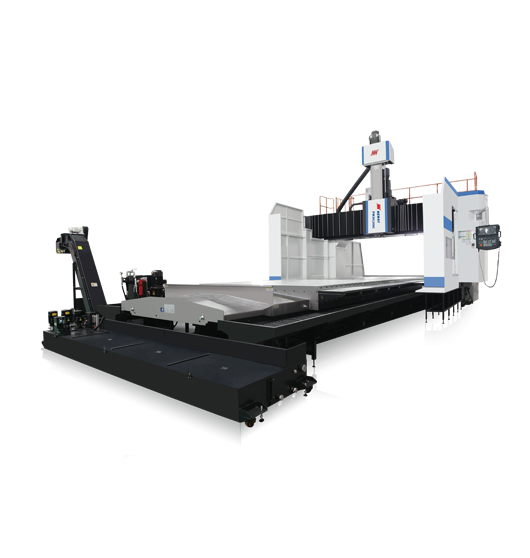

Seria PM-SC to najpotężniejsza linia dwu-kolumnowych centrów obróbczych (bramowych) w ofercie Neway, zaprojektowana do ekstremalnie ciężkiej obróbki detali o gigantycznych gabarytach. Maszyny te definiują na nowo pojęcie sztywności, łącząc masywną konstrukcję z potężnym układem napędowym, zdolnym do efektywnego skrawania najtrudniejszych materiałów, takich jak tytan, inconel, stal stopowa czy żeliwo.
Jeśli Twoja produkcja wymaga obróbki elementów o wadze do 45 ton i długości przekraczającej 12 metrów, seria PM-SC jest rozwiązaniem bezkompromisowym.
Unikalna Technologia Konstrukcji „Super Heavy Duty”
Seria PM-SC wyróżnia się na tle standardowych maszyn bramowych trzema kluczowymi rozwiązaniami technologicznymi, które zapewniają stabilność procesu nawet przy maksymalnych parametrach skrawania:
1. Belka o Konstrukcji Drabinowej (Ladder Type Beam Design)
Fundamentem precyzji w tej serii jest innowacyjna konstrukcja belki poprzecznej. Zamiast standardowego profilu, zastosowano strukturę drabinową (żebrowaną), która drastycznie zwiększa odporność na skręcanie i zginanie. Dzięki temu, nawet przy szerokim rozstawie kolumn (do 4200 mm i więcej), maszyna zachowuje idealną geometrię, eliminując wibracje podczas pracy głowicy na środku przejazdu osi Y.
2. Potężny Suwak Kwadratowy 450×450 mm (Large-Capacity Ram)
Serce maszyny stanowi masywny suwak (RAM) o przekroju 450 x 450 mm. Jest to jeden z największych przekrojów w tej klasie maszyn. Tak duża powierzchnia przekroju zapewnia gigantyczną sztywność w osi Z, umożliwiając:
Głębokie wiercenie i frezowanie przy pełnym wysuwie suwaka (do 1500 mm).
Stabilną pracę z głowicami kątowymi i długimi narzędziami.
Skuteczne tłumienie drgań przy obróbce zgrubnej.
3. Ekstremalny Moment Obrotowy (High Torque)
Wrzeciona w serii PM-SC napędzane są silnikami o mocy 30/37 kW, które generują potężny moment obrotowy sięgający 2458 N.m (przy niskich obrotach). Pozwala to na wydajne planowanie głowicami o dużych średnicach oraz wiercenie dużych otworów w pełnym materiale bez ryzyka zatrzymania wrzeciona.
Zastosowanie w Przemyśle Ciężkim
Dzięki połączeniu dużej przestrzeni roboczej z siłą skrawania, centra serii PM-SC są dedykowane dla kluczowych sektorów gospodarki:
Przemysł Okrętowy: Obróbka bloków silników okrętowych, wałów napędowych i elementów sterów.
Energetyka Wiatrowa i Konwencjonalna: Produkcja korpusów turbin, generatorów oraz wielkogabarytowych przekładni.
Górnictwo i Maszyny Budowlane: Frezowanie ram koparek, wysięgników i elementów kruszarek.
Lotnictwo: Obróbka strukturalna dużych elementów tytanowych i aluminiowych.
Przegląd Możliwości Serii PM-SC
Seria obejmuje szerokie spektrum modeli – od PM2030SC do gigantycznego PM40120SC. Konfigurację można ściśle dopasować do wymogów zakładu:
Wymiary stołu: Szerokość od 2000 mm do 4000 mm; Długość od 3 metrów aż do 12 metrów.
Nośność stołu: Od 16 ton do imponujących 45 000 kg.
Przejazdy: Oś X do 12 500 mm, Oś Y (suport) do 5600 mm.
Prześwit bramy: Szeroki rozstaw kolumn (do 5200 mm w największych modelach) umożliwia łatwy załadunek ponadgabarytowych detali.
Wybierając serię PM-SC, inwestujesz w maszynę, która nie boi się najcięższych wyzwań produkcyjnych, gwarantując wydajność i niezawodność przez lata eksploatacji.
Item Unit PM2030SC PM2040SC PM2560SC PM2580SC PM25100SC PM3040SC PM3060SC PM3080SC PM30100SC PM30120SC PM3560SC PM3580SC PM35100SC PM35120SC PM4060SC PM4080SC PM40100SC PM40120SC Szerokość stołu mm 2000 2500 3000 3500 3500 4000 Długość stołu: mm 3000 4000 6000 8000 10000 4000 6000 8000 10000 12000 6000 8000 10000 12000 6000 8000 10000 12000 Obciążenie stołu kg 16000 20000 30000 35000 40000 25000 35000 40000 45000 45000 35000 40000 45000 45000 35000 40000 45000 45000 Przesuw osi X: mm 3200 4200 6200 8500 10500 4200 6200 8500 10500 12500 6200 8500 10500 12500 6200 8500 10500 12500 Przesuw osi Y: mm 3200 3700 [4200] 4200 [4600] 4600[5200] 5200[5600] Przesuw osi Z (Suwak): mm 1250[1500] 1250 [1500] 1250 [1500] 1250[1500] 1250[1500] Odległość wrzeciono-stół mm 250-1250[300-1800] 250～1500 [300～1800] 190-1440[240-1740] 250～1500 [300～1800] 190-1440[240-1740] 190-1440[240-1740] 250-1500[300-1800][500-2000] Prześwit między kolumnami: mm 2800[3200] 3300 [3800] 3800 [4200] 4200 [4600][5200] 5200[5600] Stożek wrzeciona: – BT50 BT50 BT50 BT50 BT50 Spindle Speed r/min 40～2500 40～2500 40～2500 40～2500 40～2500 Prędkość wrzeciona: N.m 1993/2458 1993/2458 1993/2458 1993/2458 1993/2458 Moment obrotowy: kW 30/37 30/37 30/37 30/37 30/37 Przekrój suwaka: mm 450×450 450×450 450×450 450×450 450×450 Szybkie posuwy (X/Y/Z): m/min 15/15/10 15/15/10 12/12/10 10/12/10 8/12/10 12/12/10 12/12/10 10/12/10 8/12/10 12/12/10 10/12/10 8/12/10 8/10/10 10/10/10 10/10/10 8/10/10 8/10/10 Tool Position – [24/32/40/60] [24/32/40/60] [24/32/40/60] [24/32/40/60] [24/32/40/60] Max. Tool Diameter/Length/Weight mm/mm/kg Φ110/350/18 Φ110/350/18 Φ110/350/18 Φ110/350/18 Φ110/350/18 Max. Tool Diameter (Empty Neighbor) mm Φ200 Φ200 Φ200 Φ200 Φ200 CNC System – NEWAY FANUC[SIEMENS] NEWAY FANUC[SIEMENS] NEWAY FANUC[SIEMENS] NEWAY FANUC[SIEMENS] NEWAY FANUC[SIEMENS] Masa maszyny kg 42000 46000 68000 88000 98000 58000 73000 93000 103000 113000 75000 96000 106000 120000 88000 105000 116000 133000
