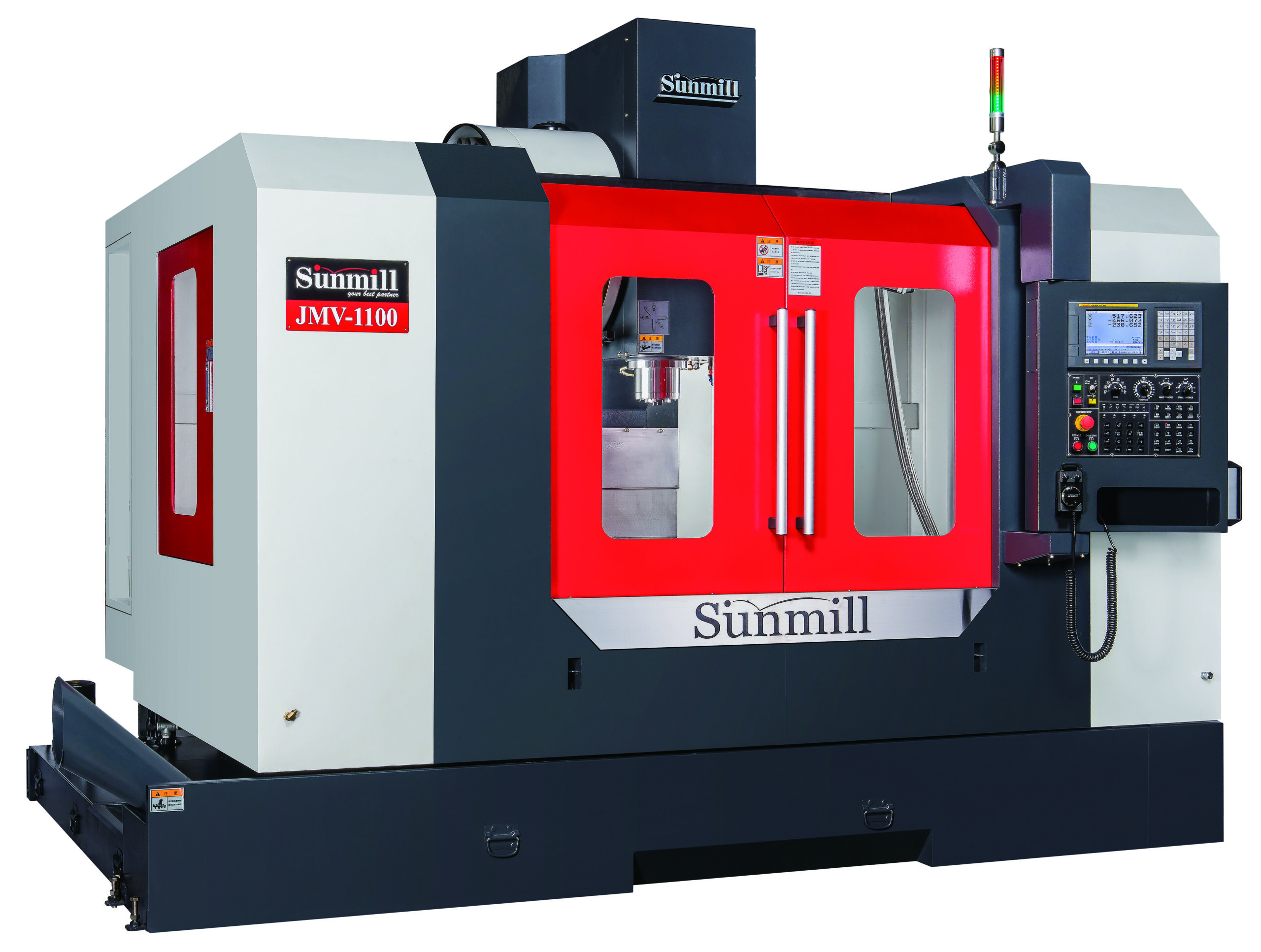

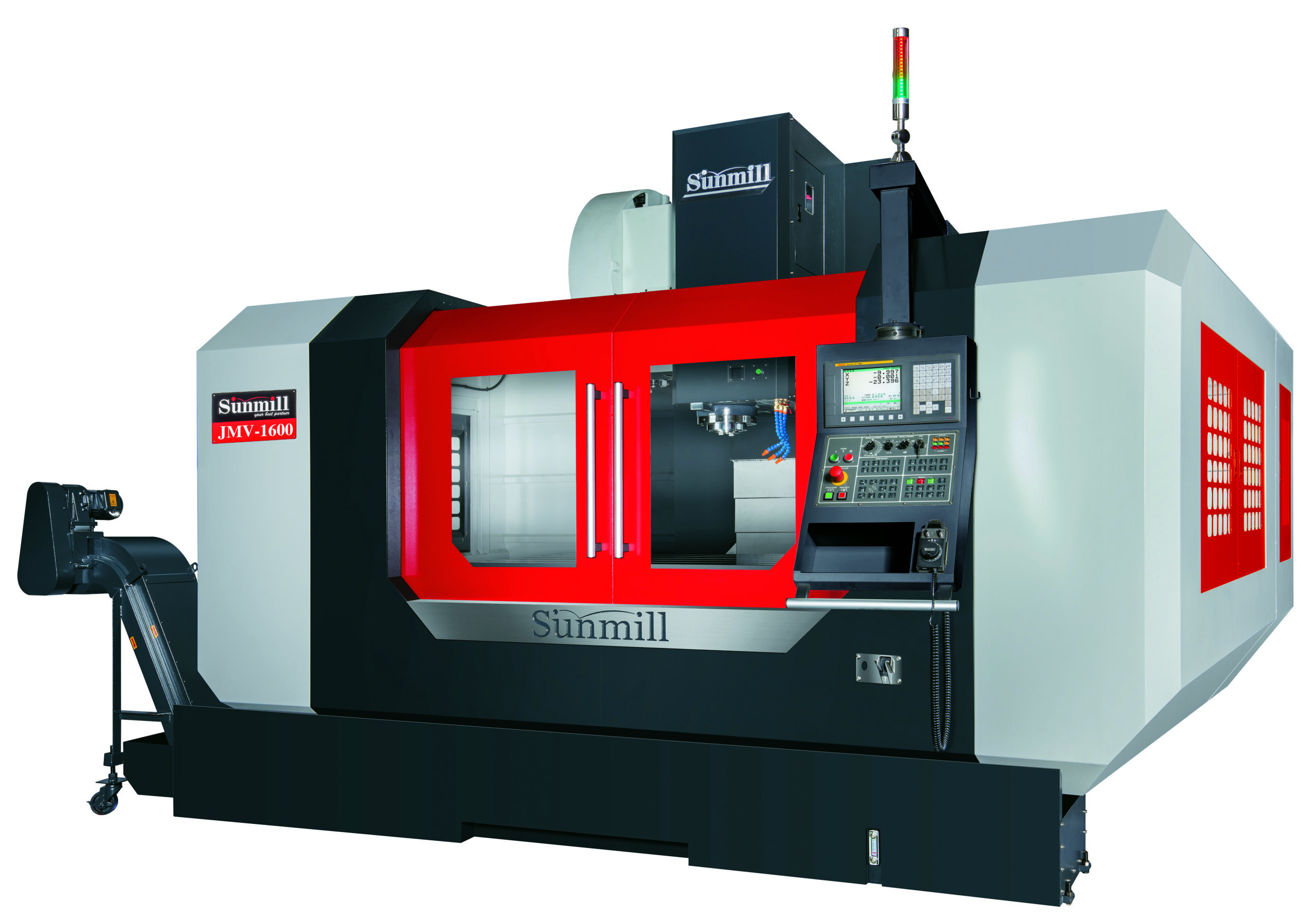

Pionowe centra obróbkowe JMV z firmy SUNMILL to seria obrabiarek CNC, w których prowadnice ślizgowe zastosowano w 3 osiach. Dzięki temu możliwe było osiągnięcie większej sztywności i precyzji przy frezowaniu zgrubnym.
W tego typu maszynach bardzo często stosuje się napęd wrzeciona przez skrzynię przekładniową. Zabieg ten zwiększa moment obrotowy na wrzecionie kilkukrotnie i umożliwia pracę z dużymi głowicami frezarskimi przekraczającymi nawet 120mm.
Dane techniczne centrów obróbczych JMV na prowadnicach ślizgowych
Dane techniczne
| MODEL | Jedn. | JMV-1100 | JMV-1200 | JMV-1300 | JMV-1400 | JMV-1600 | JMV-1800 |
|---|---|---|---|---|---|---|---|
| Prowadnice osi X/Y/Z | ślizgowe | ślizgowe | ślizgowe | ślizgowe | ślizgowe | ślizgowe | |
| Przejazd X | mm | 1100 | 1200 | 1300 | 1400 | 1600 | 1800 |
| Przejazd Y | mm | 600/650 | 720 | 650 | 720 | 850 | 850 |
| Przejazd Z | mm | 600 | 610 | 600 | 610 | 750 | 750 |
| Odl. Wrzeciono-stół | mm | 120-720 | 150-760 | 120-720 | 150-760 | 150-900 | 150-900 |
| Pow. robocza stołu | mm | 1250x650 | 1350x700 | 1450x650 | 1550x700 | 1800x850 | 2000x850 |
| Maks. Ładowność | kg | 880 | 1600 | 8000 | 2000 | 2000 | 2500 |
| Przyspieszony X/Y/Z | m/min | 18/18/15 | 18/18/15 | 18/18/15 | 18/18/15 | 18/18/15 | 18/18/15 |
| Roboczy X/Y/Z | mm/min | 1~10000 | 1~10000 | 1~10000 | 1~10000 | 1~10000 | 1~10000 |
| Magazyn narzędzi | Parasolowy / Dwuramienny 16/24 pozycji | ||||||
| Masa całkowita | kg | 7500 | 8000 | 8500 | 9500 | 14000 | 16000 |
