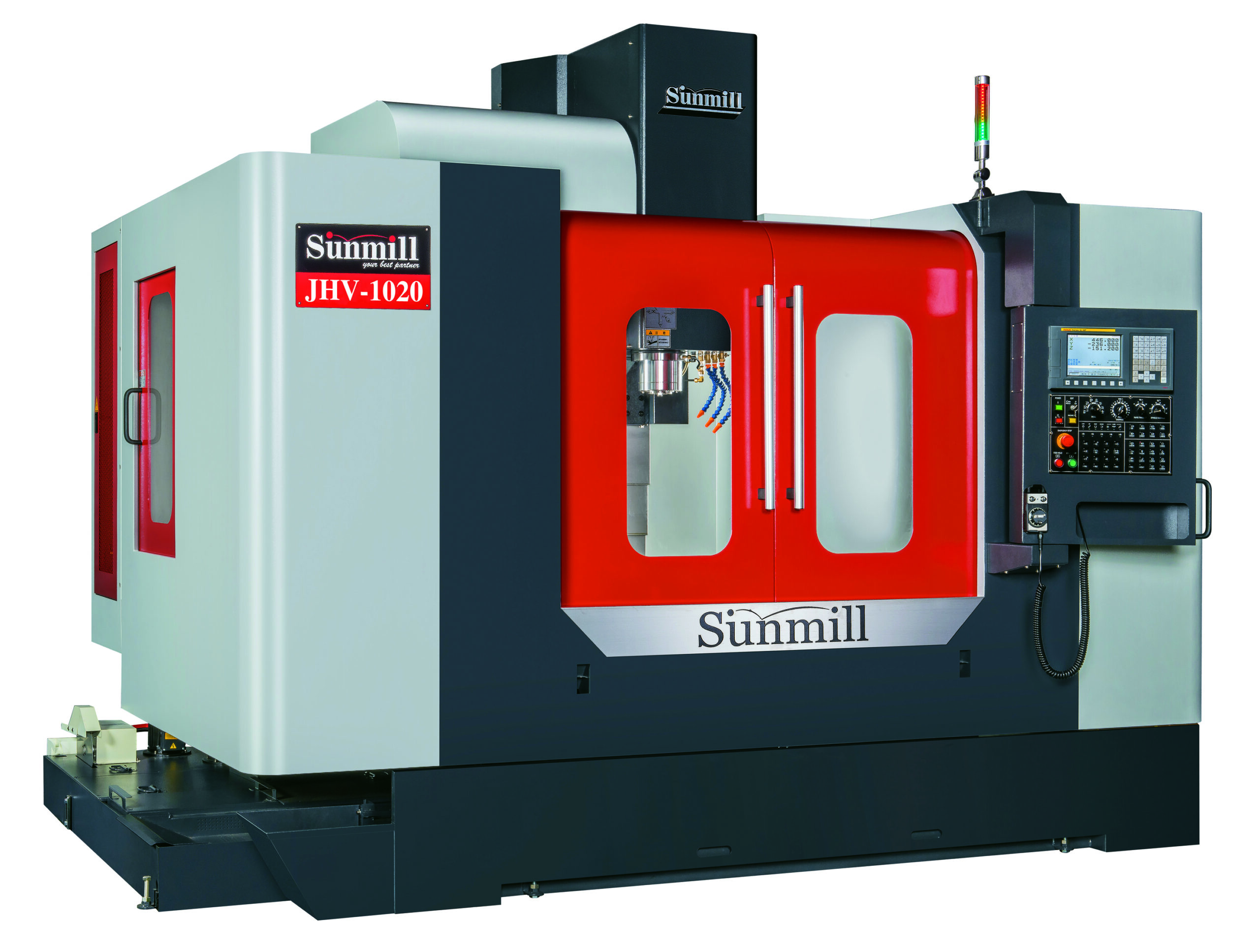

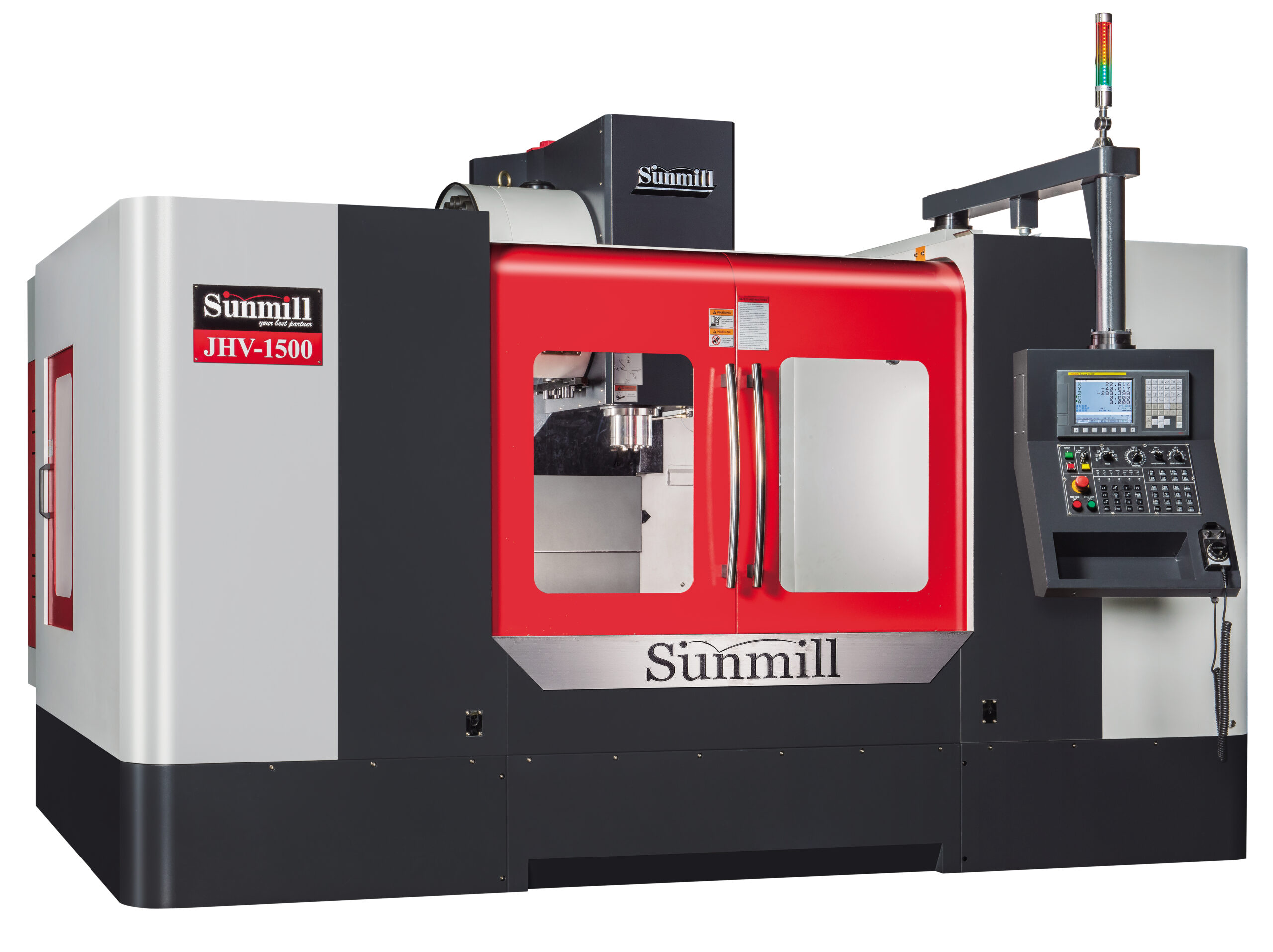

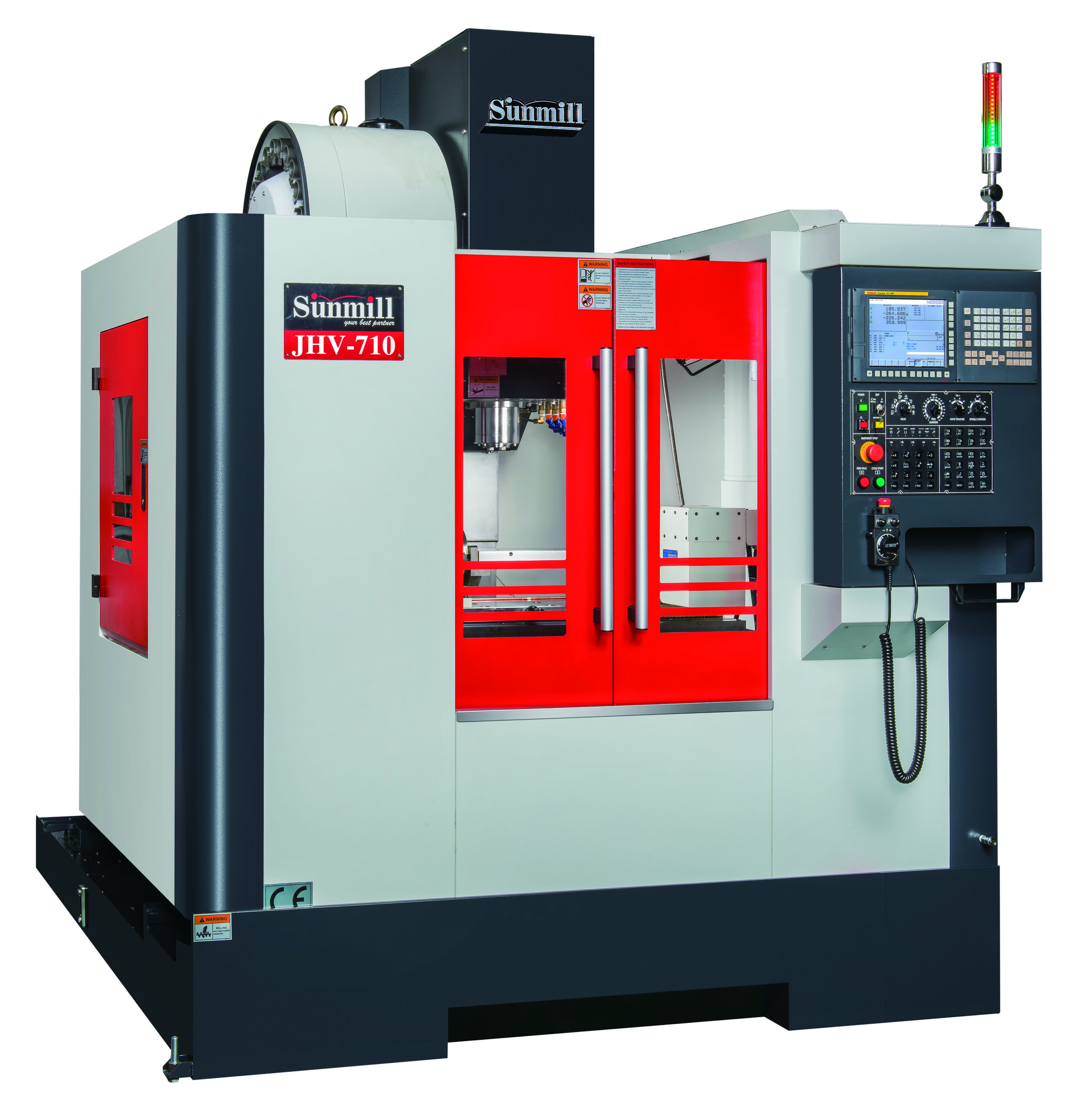

Szeroka gama maszyn na prowadnicach liniowych z serii JHV marki SUNMILL sprawia, że te pionowe centra obróbcze są doskonałym wyborem dla większości firm. Dzięki przemyślanej, solidnej konstrukcji i zastosowaniu wysokiej klasy podzespołów obróbka skrawaniem przebiega z dużą dokładnością i powtarzalnością. Sztywność konstrukcji sprawia, że długi czas pracy obrabiarki CNC nie wpływa negatywnie na wymiary produktów. Dzięki temu można uzyskać wysoką efektywność podczas frezowania.
Duże prędkości obrotowe i bardzo szybkie przesuwy sprawiają, że pionowe centra obróbcze JHV świetnie sprawdzają się w pracy wielkoseryjnej, a także przy produkcji form i tłoczników. Dla zwiększenia możliwości obrabiarki CNC, modele od JHV-1300 i większe wyposażone są w 4 prowadnice osi Y. Ich największą zaletą jest fakt, że maszyny tego typu są w stanie wykonać złożone prace w stosunkowo krótkim czasie.
Automatyczne otwieranie drzwi (przygotowanie obrabiarek do robotyzacji).
Dane techniczne centrów obróbczych JHV na prowadnicach liniowych
| MODEL | jed. | JHV-550 | JHV-710 | JHV-800 | JHV-850 | JHV-1020 |
|---|---|---|---|---|---|---|
| Prowadnice osi X/Y/Z | liniowe | liniowe | liniowe | liniowe | liniowe | |
| Przejazd X | mm | 550 | 710 | 800 | 850 | 1020 |
| Przejazd Y | mm | 400 | 460 | 500 | 550 | 550 |
| Przejazd Z | mm | 460 | 560 | 580 | 580 | 580 |
| Odl. Wrzeciono-stół | mm | 120-580 | 120-680 | 120-700 | 120-700 | 120-700 |
| Pow. robocza stołu | mm | 650x410 | 760x420 | 900x500 | 1020x550 | 1119x550 |
| Maks. Ładowność | kg | 250 | 450 | 500 | 600 | 800 |
| Przyspieszony X/Y/Z | m/min | 30 / 30 / 24 | 30 / 30 / 24 | 30 / 30 / 24 | 30 / 30 / 24 | 30 / 30 / 24 |
| Roboczy X/Y/Z | mm/min | 1~15000 | 1~15000 | 1~15000 | 1~15000 | 1~15000 |
| Magazyn narzędzi | Parasolowy / Dwuramienny 16/24 pozycji | |||||
| Masa całkowita | kg | 3400 | 4200 | 4500 | 6200 | 6800 |
| MODEL | jed. | JHV-1300 | JHV-1500 | JHV-1600 | JHV-1800 | JHV-2000 |
|---|---|---|---|---|---|---|
| Prowadnice osi X/Y/Z | liniowe | liniowe | liniowe | Ślizgowe w osi Z | Ślizgowe w osi Z | |
| Przejazd X | mm | 1300 | 1500 | 1600 | 1800 | 2000 |
| Przejazd Y | mm | 750 | 750 | 750 | 900 | 900 |
| Przejazd Z | mm | 700 | 700 | 700 | 750 | 750 |
| Odl. Wrzeciono-stół | mm | 150-850 | 150-850 | 120-820 | 150-900 | 150-900 |
| Pow. robocza stołu | mm | 1300x750 | 1500x750 | 1650x750 | 1850x900 | 2050x900 |
| Maks. Ładowność | kg | 1000 | 1000 | 1200 | 2500 | 3000 |
| Przyspieszony X/Y/Z | m/min | 30 /30 / 24 | 30 /30 / 24 | 30 /30 / 24 | 24 / 24 / 15 | 24 / 24 / 15 |
| Roboczy X/Y/Z | mm/min | 1~15000 | 1~15000 | 1~15000 | 1~15000 | 1~15000 |
| Magazyn narzędzi | Parasolowy / Dwuramienny 16/24 pozycji | |||||
| Masa całkowita | kg | 9000 | 10000 | 11000 | 17500 | 18500 |
