Seria PM-U (5-Axis) to odpowiedź na rosnące wymagania przemysłu w zakresie obróbki detali o skomplikowanej geometrii przestrzennej. Maszyny te integrują sztywność konstrukcji bramowej z elastycznością głowic skrętnych (2-osiowych), umożliwiając frezowanie 5-stronne oraz 5-osiowe płynne.
Dlaczego 5 osi w konstrukcji bramowej? Tradycyjne centra 5-osiowe często mają ograniczone pole robocze. Seria PM-U łamie te bariery, oferując:
-
Obróbkę wielkogabarytową: Możliwość precyzyjnego frezowania detali o długości nawet do 6 metrów (model PM3060U) i wadze kilkudziesięciu ton.
-
Skrócenie czasu procesu: Obróbka 5-osiowa pozwala na wykonanie kompleksowego detalu w jednym zamocowaniu (Done-in-One), eliminując błędy wynikające z przepinania przedmiotu.
-
Najwyższą jakość powierzchni: Dzięki możliwości ustawienia narzędzia pod optymalnym kątem do powierzchni, można stosować krótsze i sztywniejsze frezy oraz unikać punktu zerowego skrawania (wierzchołka kulki).
Seria PM-U jest dedykowana dla producentów form wtryskowych (Mold & Die), przemysłu Aerospace (elementy strukturalne, silnikowe) oraz stoczniowego (śruby napędowe).
Model PM1830U to szczyt inżynierii marki Neway, dedykowany do realizacji najbardziej złożonych zadań obróbczych w jednym zamocowaniu. Dzięki zastosowaniu dwuosiowej głowicy skrętnej, maszyna umożliwia płynną obróbkę symultaniczną (5-osiową) skomplikowanych kształtów, takich jak wirniki, łopatki turbin czy formy o głębokich kawitacjach.
Kluczowe technologie modelu PM1830U:
-
Głowica Frezarska Typu A/C (A&C Rotary Milling Head): Serce maszyny stanowi zaawansowana głowica widlasta. Oś C (obrót wokół osi Z) w zakresie ±360° oraz oś A (uchył) w zakresie ±105° pozwalają na podejście narzędziem pod dowolnym kątem, co jest niezbędne w przemyśle lotniczym i energetycznym.
-
Silnik z Podwójnym Uzwojeniem (Double Wound High Torque Motor): Zastosowano innowacyjny silnik wrzeciona z przełączalnym uzwojeniem. Pozwala to na uzyskanie wysokiego momentu obrotowego przy niższych prędkościach (obróbka zgrubna) oraz ogromnej mocy przy maksymalnych obrotach (24 000 obr./min – wykańczanie), bez konieczności stosowania mechanicznej przekładni.
-
Układ 4 Prowadnic w Osi Z (4 Guide-ways Layout): To rozwiązanie wyróżniające serię U na tle konkurencji. Kwadratowy suwak (RAM) jest podparty aż na czterech prowadnicach. Taka konstrukcja doskonale kompensuje siły boczne i skrętne powstające podczas pracy głowicy w wychyleniu, gwarantując stabilność niemożliwą do osiągnięcia w klasycznych układach dwu-prowadnicowych.

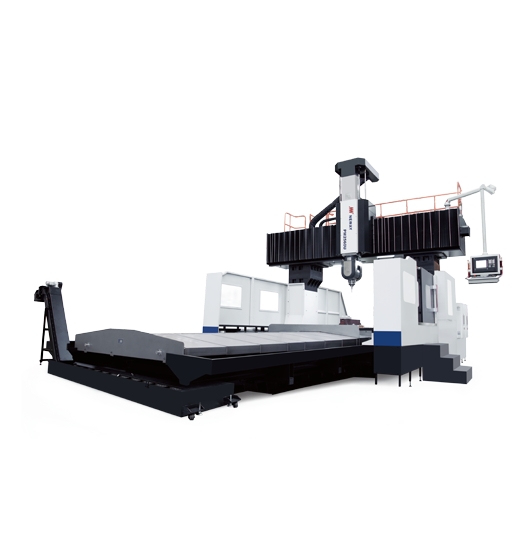

5-osiowe dwukolumnowe centrum obróbcze
| Parametr | Jednostka | PM1830U | PM2030U | PM2040U | PM2060U | PM2560U | PM3060U |
|---|---|---|---|---|---|---|---|
| Szerokość stołu roboczego | mm | 1800 | 2000 | 2000 | 2000 | 2500 | 3000 |
| Długość stołu roboczego | mm | 3000 | 3000 | 4000 | 6000 | 6000 | 6000 |
| Obciążenie stołu | kg | 10000 | 16000 | 20000 | 26000 | 30000 | 35000 |
| Przesuw stołu (oś X) | mm | 3200 | 3200 | 4200 | 6200 | 6500 | 6500 |
| Przesuw wózka (oś Y) | mm | 2700 | 3200 | 3200 | 3200 | 3700 | 4200 |
| Przesuw ramienia (oś Z) | mm | 1000 | 1000 [1250] | 1000 [1250] | 1000 [1250] | 1000 [1250] | 1000 [1250] |
| Odległość wrzeciona od stołu | mm | 250–1250 | 250–1250 [300–1550] | 250–1250 [300–1550] | 250–1250 [300–1550] | 250–1250 [300–1550] | 150–1150 [200–1450] |
| Rozstaw kolumn | mm | 2300 | 2800 | 2800 | 2800 | 3300 | 3800 |
| Stożek narzędzia | - | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A63 |
| Prędkość wrzeciona | obr/min | 24000 | 24000 | 24000 | 24000 | 24000 | 24000 |
| Maks. moment obrotowy | Nm | 60/73 | 60/73 | 60/73 | 60/73 | 60/73 | 60/73 |
| Moc silnika wrzeciona | kW | 37/46 | 37/46 | 37/46 | 37/46 | 37/46 | 37/46 |
| Zakres indeksowania osi A/C | ° | ±105/±360 | ±105/±360 | ±105/±360 | ±105/±360 | ±105/±360 | ±105/±360 |
| Dokładność pozycjonowania osi A/C | stopnie/s | ±5/±3 | ±5/±3 | ±5/±3 | ±5/±3 | ±5/±3 | ±5/±3 |
| Szybki przejazd osi X/Y/Z | m/min | 15/15/15 | 15/20/20 | 15/20/20 | 15/20/20 | 12/12/12 | 10/12/12 |
| Magazyn narzędzi | - | [24/32/40/60] | [24/32/40/60] | [24/32/40/60] | [24/32/40/60] | [24/32/40/60] | [24/32/40/60] |
| Maks. średnica/długość/masa narzędzia | mm/mm/kg | Ø80/400/8 | Ø80/400/8 | Ø80/400/8 | Ø80/400/8 | Ø80/400/8 | Ø80/400/8 |
| Maks. średnica narzędzia (puste gniazdo obok) | mm | Ø150 | Ø150 | Ø150 | Ø150 | Ø150 | Ø150 |
| Dokładność pozycjonowania osi X (powtarzalność) | mm | 0.018/0.011 | 0.018/0.010 | 0.020/0.012 | 0.025/0.016 | 0.025/0.016 | 0.025/0.016 |
| Dokładność pozycjonowania osi Y (powtarzalność) | mm | 0.016/0.010 | 0.017/0.010 | 0.017/0.010 | 0.017/0.010 | 0.020/0.012 | 0.022/0.014 |
| Dokładność pozycjonowania osi Z (powtarzalność) | mm | 0.010/0.008 | 0.010/0.008 [1000] | 0.010/0.008 [1000] | 0.010/0.008 [1000] | 0.010/0.008 [1000] | 0.010/0.008 [1000] |
| System CNC | - | SIEMENS / HEIDENHAIN | SIEMENS / HEIDENHAIN | SIEMENS / HEIDENHAIN | SIEMENS / HEIDENHAIN | SIEMENS / HEIDENHAIN | SIEMENS / HEIDENHAIN |
| Masa maszyny | kg | 31000 | 40000 | 45000 | 55000 | 65000 | 70000 |
