Seria maszyn w kategorii Industrial Application (modele PME) reprezentuje architekturę „Fixed Table, Moving Beam” (Stały Stół, Ruchoma Brama). Rozwiązanie to zostało opracowane w odpowiedzi na rosnące zapotrzebowanie przemysłu na szybką obróbkę dużych elementów z stopów aluminium, kompozytów i metali nieżelaznych.
Dlaczego ruchoma belka?
-
Niezależna Dynamika: W tej konstrukcji silniki napędzają bramę o stałej masie, a nie stół z detalem o zmiennej wadze. Gwarantuje to stałe, wysokie parametry dynamiczne niezależnie od tego, czy obrabiasz lekki panel czy ciężki blok.
-
Oszczędność Miejsca: Maszyna zajmuje mniej miejsca na hali (footprint) niż maszyna ze stołem przesuwnym o tym samym polu roboczym (stół nie wyjeżdża poza obrys maszyny).
-
Wszechstronność (Warianty 5-osiowe): Seria PME jest bazą dla zaawansowanych modeli wieloosiowych (oznaczenia U/UT), wyposażonych w głowice skrętne (A/C axis) oraz stoły obrotowe, co pozwala na pełną obróbkę 5-osiową skomplikowanych komponentów lotniczych.

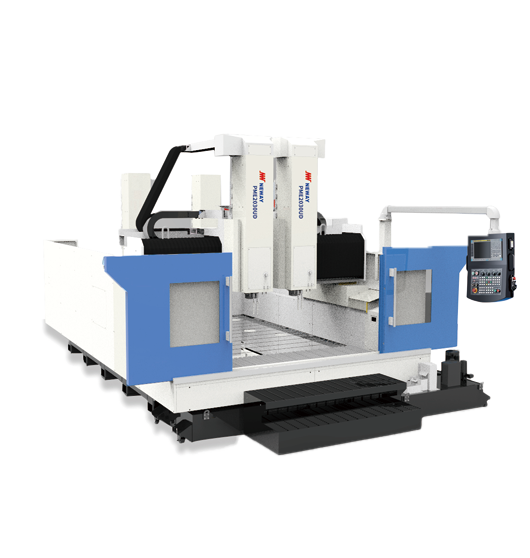

Model PME2030V to specjalistyczne centrum obróbcze zaprojektowane z myślą o branży lotniczej (Aerospace) i motoryzacyjnej. W przeciwieństwie do klasycznych maszyn bramowych, tutaj to belka (brama) wykonuje ruch wzdłużny, a stół pozostaje nieruchomy. Taka architektura pozwala na osiągnięcie ekstremalnej dynamiki, niezbędnej do efektywnego frezowania aluminium i metali lekkich.
Kluczowe technologie modelu PME2030V:
-
Konstrukcja „Moving Beam & Fixed Table”: Dzięki nieruchomemu stołowi, masa obrabianego detalu nie wpływa na dynamikę maszyny. Pozwala to na ultra-szybkie przyspieszenia i hamowania bramy, co jest kluczowe przy skomplikowanych ścieżkach narzędzia w 3D.
-
Ekstremalna Dynamika (60 m/min): Maszyna oferuje jedne z najwyższych prędkości szybkich przejazdów w swojej klasie – 60 m/min w osiach X i Y. To dwu- lub trzykrotnie więcej niż w standardowych maszynach ciężkich, co drastycznie redukuje czas cyklu produkcyjnego.
-
Wrzeciono High-Speed (HSK): Zastosowano elektrowrzeciono o prędkości 18 000 obr./min ze stożkiem HSK-A63. To standard dla wysokowydajnej obróbki (HSC) aluminium, zapewniający doskonałą jakość powierzchni i szybkie usuwanie wiórów.
-
Monolityczna Budowa: Jednolita konstrukcja (one-piece structure) zapewnia sztywność niezbędną do utrzymania precyzji przy tak dużych przeciążeniach dynamicznych.
| Item | Unit | PME2030V | PME2030VD | PME2030U | PME2030UT |
| Szerokość stołu: | mm | 2000 | 2000 | 2000 | 2000 |
| Długość stołu: | mm | 3000 | 3000 | 3000 | 3000 |
| Obciążenie stołu: | kg/m2 | 5000 | 5000 | 5000 | – |
| Przesuw osi X: | mm | – | – | – | 630 |
| Przesuw osi Y: | kg | – | – | – | 1500 |
| Przesuw osi Z: | mm | 3000/2000/700 | 3000/(1380/1380)/700 | 3000/2000/1000 | 6200/2000/1000 |
| Odległość wrzeciono-stół: | mm | 50-750 | 50-750 | 200-1200 | – |
| Prześwit między kolumnami: | mm | – | – | – | -0.17647059 |
| Stożek wrzeciona: | mm | 2300 | 2300 | 2400 | 2400 |
| Prędkość wrzeciona: | – | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A63 |
| Maks. moment obrotowy: | r/min | 18000 | 18000 | 18000 | 18000 |
| Moc silnika wrzeciona: | N.m | 28.5/33.9 | 28.5/33.9 | 35/42 | 35/42 |
| Przekrój suwaka (Ram Section): | kw | 18.5/22 | 18.5/22 | 20/23.5 | 20/23.5 |
| Szybkie posuwy (X/Y/Z): | mm | – | – | ±105/±180 | ±105/±180 |
| Magazyn narzędzi (Tool Position): | m/min | – | – | 15 | 15 |
| Maks. wymiary narzędzia: | – | 60/60/48 | 60/60/30 | 60/60/48 | 60/60/48 |
| Maks. średnica (puste sąsiednie): | 16（24） | 16（24） | 40 | 40 | |
| System CNC: | mm/mm/kg | φ80/300/8 | φ80/300/8 | φ80/400/8 | φ80/400/8 |
| Masa maszyny | mm | φ150 | φ150 | φ150 | φ150 |
| CNC System | – | FANUC 0i-MF[SIEMENS] | SIEMENS 828D | ||
| Machine Weight | kg | 14000 | 16000 | 22000 | 30000 |
