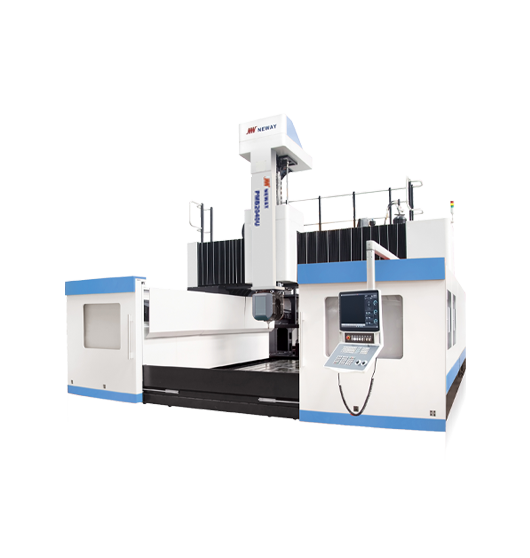

Duża pionowa frezarka CNC z panelem sterowania i przestronnym stołem roboczym

Ciężkie Centra Bramowe PM-SC | Napęd Zębaty

Model PMB2040U to 5-osiowa maszyna typu Gantry (stały stół). Wyposażona w głowicę skrętną, napęd Double Drive na 4 prowadnicach i wrzeciono 24 000 obr./min. Idealna do wielkogabarytowych elementów lotniczych.

Dostępne modele w tej serii to: PMB2030U PMB2040U PMB2060U PMB2540U PMB2560U PMB3060U PMB3080U PMB2040LU

Zapytaj o produkt

Seria PMB (Bridge Type 5-Axis) to linia maszyn stworzona z myślą o przemyśle lotniczym (Aerospace) i motoryzacyjnym (Automotive), gdzie wymagana jest obróbka długich elementów o skomplikowanej geometrii z zachowaniem najwyższej dynamiki. Konstrukcja typu Gantry (nieruchomy stół, jezdna brama) eliminuje wpływ masy detalu na precyzję obróbki.

Główne zalety serii PMB:

  1. Stabilność Dynamiczna: Dzięki zastosowaniu 4 prowadnic w osi X oraz napędu Double Drive, brama porusza się z idealną równoległością, nawet przy gwałtownych zmianach kierunku. To kluczowe dla zachowania tolerancji przy szybkim frezowaniu aluminium.

  2. Wszechstronność Napędu: Technologia „Dual wound high-torque motor” w połączeniu z elektrowrzecionem sprawia, że maszyna jest hybrydą – radzi sobie zarówno z wydajnym usuwaniem naddatków, jak i ultra-precyzyjnym wykańczaniem powierzchni form.

  3. Skalowalność: Seria obejmuje modele o długości stołu od 3 metrów (PMB2030U) aż do 8 metrów (PMB3080U), co pozwala na obróbkę elementów skrzydeł samolotów, podłużnic czy dużych modeli odlewniczych.

Model PMB2040U reprezentuje szczytowe osiągnięcia w dziedzinie obróbki wielkogabarytowej 5-osiowej. W odróżnieniu od standardowych maszyn bramowych, tutaj zastosowano architekturę „Fixed Worktable, Moving Beam” (Gantry). Pozwala to na obróbkę bardzo długich i ciężkich elementów przy zachowaniu ekstremalnej dynamiki, ponieważ napędy nie muszą przesuwać masy detalu, a jedynie stałą masę bramy.

Kluczowe technologie modelu PMB2040U:

  • Oś X na 4 Prowadnicach z Napędem Double Drive: Aby zapewnić idealną synchronizację i sztywność ruchomej bramy, oś wzdłużna (X) porusza się aż po czterech prowadnicach liniowych i jest napędzana dwustronnie (Gantry Drive). Eliminuje to efekt „przekoszenia” bramy podczas dynamicznych nawrotów i gwarantuje najwyższą precyzję konturowania.

  • Silnik z Podwójnym Uzwojeniem + Built-in Spindle: Wrzeciono to serce tej maszyny. Zastosowano silnik zintegrowany (elektrowrzeciono) z technologią podwójnego uzwojenia. Zapewnia to unikalną charakterystykę: wysoki moment obrotowy przy niższych obrotach (do zdzierania materiału) oraz stabilną moc przy maksymalnych 24 000 obr./min (do wykańczania powierzchni na lustro).

  • Głowica A/C do Pełnej Obróbki 5-Osiowej: Dwustronna głowica skrętna pozwala na płynną interpolację 5 osi, umożliwiając obróbkę skomplikowanych struktur lotniczych, form i modeli w jednym zamocowaniu.

5-osiowe dwukolumnowe centrum obróbcze typu mostowego

Parametr Jednostka PMB2030U PMB2040U PMB2060U PMB2540U PMB2560U PMB3060U PMB3080U PMB2040LU
Szerokość stołu roboczego mm 2000 2000 2000 2500 2500 3000 3000 2000
Długość stołu roboczego mm 3000 4000 6000 4000 6000 6000 8000 4000
Obciążenie stołu kg/m² 5000 5000 5000 5000 5000 5000 5000 5000
Przesuw stołu (oś X) mm 3000 4000 6000 4000 6000 6000 8000 4000
Przesuw wózka (oś Y) mm 2300 2300 2300 2800 2800 3300 3300 2500
Przesuw ramienia (oś Z) mm 1000 [1250] [1500] 1000 [1250] [1500] 1000 [1250] [1500] 1000 [1250] [1500] 1000 [1250] [1500] 1000 [1250] [1500] 1000 [1250] [1500] 1000
Odległość wrzeciona od stołu mm 300–1300 [400–1650] [150–1650] 300–1300 [400–1650] [150–1650] 300–1300 [400–1650] [150–1650] 300–1300 [400–1650] [150–1650] 300–1300 [400–1650] [150–1650] 300–1300 [400–1650] [150–1650] 300–1300 [400–1650] [150–1650] 200–1200
Rozstaw kolumn mm 3700 3700 3700 3700 3700 3700 3700 3450
Stożek narzędzia - HSK-A63 HSK-A63 HSK-A63 HSK-A63 HSK-A63 HSK-A63 HSK-A63 HSK-A63
Prędkość wrzeciona obr/min 24000 24000 24000 24000 24000 24000 24000 24000
Maks. moment obrotowy Nm 60/73 60/73 60/73 60/73 60/73 60/73 60/73 60/73
Moc silnika wrzeciona kW 37/46 37/46 37/46 37/46 37/46 37/46 37/46 37/46
Zakres indeksowania osi A/C ° ±105/±360 ±105/±360 ±105/±360 ±105/±360 ±105/±360 ±105/±360 ±105/±360 105/±360
Dokładność pozycjonowania osi A/C " ±5/±3 ±5/±3 ±5/±3 ±5/±3 ±5/±3 ±5/±3 ±5/±3 ±5/±3
Szybki przejazd osi X/Y/Z m/min 40/30/25 40/30/25 40/30/25 40/30/25 40/30/25 40/30/25 40/30/25 60/60/30
Magazyn narzędzi - [24/30/40] [24/30/40] [24/30/40] [24/30/40] [24/30/40] [24/30/40] [24/30/40] 30
Maks. średnica/długość/masa narzędzia mm/mm/kg Ø95/350/8 Ø95/350/8 Ø95/350/8 Ø95/350/8 Ø95/350/8 Ø95/350/8 Ø95/350/8 Ø95/350/8
Maks. średnica narzędzia (puste gniazdo obok) mm Ø130 Ø130 Ø130 Ø130 Ø130 Ø130 Ø130 Ø130
Dokładność pozycjonowania osi X (powtarzalność) mm 0.018/0.010 0.020/0.012 0.030/0.020 0.020/0.012 0.030/0.020 0.030/0.020 0.035/0.025 0.012/0.003
Dokładność pozycjonowania osi Y (powtarzalność) mm 0.016/0.010 0.016/0.010 0.016/0.010 0.020/0.012 0.020/0.012 0.025/0.016 0.025/0.016 0.005/0.003
Dokładność pozycjonowania osi Z (powtarzalność) mm 0.010/0.008 [1000] 0.010/0.008 [1000] 0.010/0.008 [1000] 0.010/0.008 [1000] 0.010/0.008 [1000] 0.010/0.008 [1000] 0.010/0.008 [1000] 0.005/0.003
System CNC - SIEMENS / HEIDENHAIN SIEMENS / HEIDENHAIN SIEMENS / HEIDENHAIN SIEMENS / HEIDENHAIN SIEMENS / HEIDENHAIN SIEMENS / HEIDENHAIN SIEMENS / HEIDENHAIN HEIDENHAIN TNC640
Masa maszyny kg 50000 60000 70000 70000 90000 100000 130000 40000
