Kategoria Floor Type (Seria FB) obejmuje największe obrabiarki w ofercie Neway. Są one dedykowane do obróbki elementów wielkogabarytowych, których masa przekracza nośność tradycyjnych stołów krzyżowych (powyżej 20-30 ton).
Dlaczego Wytaczarka Płytowa?
-
Nieograniczona Długość Detalu: Ponieważ detal spoczywa na płytach podłogowych (Floor Plates), a maszyna porusza się obok niego, długość obrabianego elementu jest limitowana jedynie długością torowiska maszyny (osi X), które może być modułowo wydłużane (nawet do kilkunastu metrów).
-
Elastyczność Konfiguracji: Maszyny te często współpracują z niezależnymi stołami obrotowymi (oś V) lub płytami polowymi, co pozwala na obróbkę wielostronną skomplikowanych korpusów.
-
Potężny Zasięg: Połączenie wysuwu suwaka (RAM) oraz wysuwu wrzeciona (Oś W) pozwala na głęboką penetrację wnętrza obrabianego elementu, co jest kluczowe przy produkcji korpusów pomp, zaworów czy elementów hydrotechnicznych.

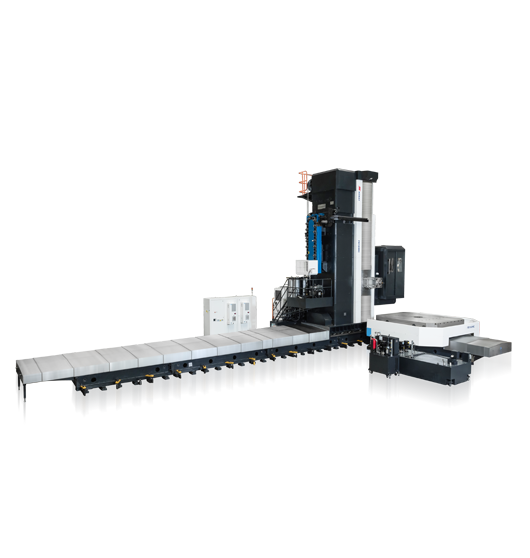

Model FB130HC to przemysłowa wytaczarka płytowa (Floor Type Boring Mill), zaprojektowana do obróbki elementów, które są zbyt ciężkie lub zbyt duże dla standardowych stołów obrotowych. Dzięki konstrukcji, w której to kolumna przemieszcza się wzdłuż detalu, maszyna ta jest idealnym rozwiązaniem dla przemysłu energetycznego (turbiny wiatrowe), stoczniowego oraz produkcji ciężkich maszyn budowlanych.
Kluczowe technologie modelu FB130HC:
-
Sztywne Łoże i Układ Płytowy (High Rigidity Bed with Floor Layout): Podstawą maszyny jest masywne łoże kotwione w fundamencie, po którym porusza się kolumna. Taka architektura zapewnia maksymalną stabilność nawet przy pełnym wysuwie suwaka i wrzeciona, eliminując drgania podczas obróbki zgrubnej.
-
Boczna Konstrukcja Wrzeciennika (Side-attached Structure): Wrzeciennik (Spindle Box) jest zamontowany bocznie do kolumny („Side-hung”). Ta sprawdzona konstrukcja pozwala na optymalne rozłożenie sił skrawania i ułatwia operatorowi obserwację procesu obróbki, zapewniając jednocześnie duży zasięg pionowy (Oś Y).
-
Wszechstronność (Multi-process): Maszyna integruje funkcje frezowania powierzchni, wiercenia, gwintowania oraz precyzyjnego wytaczania (również otworów nieprzelotowych i współosiowych na dużej głębokości) w jednym ustawieniu, co drastycznie skraca czas produkcji wielkogabarytowych komponentów.
Centrum wytaczarsko-frezarskie typu (Floor Type)
| Parametr | Jednostka | FB130 | FB160 | FB200 |
|---|---|---|---|---|
| Przesuw kolumny (oś X) | mm | 6000 [opcja: zwiększenie co 1000] | 8000 [opcja: zwiększenie co 1000] | 10000 [opcja: zwiększenie co 1000] |
| Przesuw wrzeciona (oś Y) | mm | 2000 [3000] [4000] | 3000 [4000] | 5000 [6000] [7000] |
| Przesuw ramienia (oś Z) | mm | 1000 | 1000 | 1400 |
| Wysuw wrzeciona (oś W) | mm | 800 | 800 | 1200 |
| Przesuw stołu (oś V) | mm | 2000 [3000] | 2000 [3000] | 2000 [3000] |
| Średnica wrzeciona | mm | Ø130 | Ø160 | Ø200 |
| Przekrój ramienia | mm | 450×450 | 450×450 | 550×550 |
| Stożek wrzeciona | - | BT50 | BT50 | BT60 [BT50] |
| Moc silnika wrzeciona | kW | 31/37 | 44/51 | 81/100 |
| Prędkość wrzeciona | obr/min | 10–3000 | 10–2500 | 10–2000 |
| Maks. moment wrzeciona | Nm | 2827/3374 | 3080/3572 | 4210/5197 |
| Maksymalna siła osiowa wrzeciona | N | 25000 | 25000 | 45000 |
| Wymiary stołu roboczego | mm | 2000×2500 [2500×3000] | 2500×3000 [3000×3000] [3000×4000] | 3000×4000 [3500×4000] |
| Maksymalne obciążenie stołu (opcjonalne) | kg | 25000 [40000] | 40000 [60000] | 60000 [80000] |
| Szerokość rowka T w stole | mm | 28 | 28 | 28 |
