Rodzaje maszyn CNC – kompletny przewodnik

Świat maszyn CNC obejmuje przede wszystkim frezarki, tokarki, wytaczarki oraz szlifierki, a także wielofunkcyjne centra obróbcze. Wybór konkretnego urządzenia zależy od specyfiki zadania: frezarki idealnie nadają się do złożonych kształtów przestrzennych, tokarki do elementów cylindrycznych, natomiast centra obróbcze integrują możliwości wielu maszyn w jednym procesie. Istotnym wyróżnikiem jest tu również liczba osi – od podstawowych układów 2-osiowych po zaawansowane systemy 5-, 7- czy nawet 12-osiowe. Ostateczna decyzja o wyborze technologii zawsze wynika z geometrii detalu, wymaganej precyzji oraz planowanej skali produkcji.

Klasyfikacja maszyn CNC – od czego zacząć?

Maszyny CNC można klasyfikować według kilku kryteriów jednocześnie: rodzaju wykonywanej operacji, liczby osi ruchu, orientacji wrzeciona oraz poziomu automatyzacji. Zrozumienie tych podziałów pozwala trafnie dopasować maszynę do konkretnego zadania produkcyjnego.

• Rodzaj operacji – frezowanie, toczenie, szlifowanie, wytaczanie, wiercenie.
• Liczba osi – od 2 do 12 osi sterowanych numerycznie.
• Orientacja wrzeciona lub stołu – pionowa, pozioma, bramowa.
• Stopień automatyzacji – pojedyncze maszyny, centra obróbcze, linie produkcyjne.
• Sposób realizacji ruchów – sterowanie punktowe, odcinkowe i kształtowe.

Poniżej omawiamy każdą główną grupę maszyn CNC z perspektywy ich budowy, zastosowań i możliwości produkcyjnych.

Frezarki CNC – wszechstronność i precyzja kształtowania

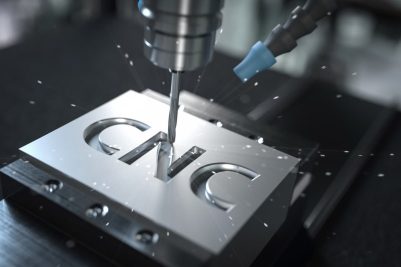

Frezarki CNC to maszyny, w których obracające się narzędzie (frez) usuwa materiał z nieruchomego lub poruszającego się przedmiotu obrabianego. Są najbardziej wszechstronnym typem obrabiarki CNC – pozwalają tworzyć skomplikowane kształty przestrzenne, kieszenie, rowki, kontury i powierzchnie swobodne.

• Frezarki pionowe CNC – w tej konfiguracji wrzeciono ustawione jest prostopadle do stołu roboczego. To najczęściej spotykany typ frezarki w warsztatach i zakładach produkcyjnych. Frezarki pionowe sprawdzają się przy obróbce płaskich powierzchni, kieszeni, otworów i elementów o umiarkowanej złożoności geometrycznej. Ich kompaktowa budowa ułatwia obsługę i mocowanie detali.
• Frezarki poziome CNC – wrzeciono ustawione równolegle do stołu. To rozwiązanie zapewnia lepsze odprowadzanie wiórów i większą sztywność układu skrawającego przy obróbce głębokich rowków oraz ciężkich detali. Sprawdzają się szczególnie w produkcji seryjnej elementów z rowkami lub powierzchniami bocznymi.
• Frezarki bramowe i portalowe CNC – frezarki bramowe charakteryzują się bramową konstrukcją z belką poprzeczną, na której porusza się wrzeciennik. Umożliwiają obróbkę bardzo dużych i ciężkich elementów – form odlewniczych, kadłubów, elementów konstrukcji lotniczych i przemysłu energetycznego. Stoły robocze frezarek bramowych mogą mierzyć kilka metrów.
• Frezarki z przejezdną kolumną – to rozwiązanie, w którym kolumna z wrzeciennikiem przesuwa się wzdłuż nieruchomego stołu. Takie podejście pozwala obrabiać bardzo długie elementy bez konieczności ich przemieszczania, co jest kluczowe przy produkcji dużych części dla przemysłu ciężkiego i energetycznego.

Tokarki CNC – specjaliści od geometrii obrotowej

Tokarki CNC przeznaczone są do obróbki elementów o kształtach cylindrycznych, stożkowych i profilowych. Przedmiot obraca się wokół własnej osi, a narzędzie – nożyk tokarski – usuwa materiał, nadając detalu pożądany kształt. Tokarki CNC osiągają wyjątkową powtarzalność i precyzję w produkcji wałków, tulei, sworzni i gwintów.

• Tokarki z łożem skośnym – lepszy odpływ wiórów i większą sztywność konstrukcji niż tokarki z łożem poziomym. To najczęściej stosowany typ w nowoczesnej produkcji seryjnej, pozwalający na większe prędkości skrawania i dłuższe okresy między przezbrojeniami.
• Tokarki karuzelowe – to rozwiązanie przeznaczone do obróbki dużych, ciężkich i szerokośrednicowych elementów: kół zębatych, pierścieni łożyskowych, tarcz hamulcowych i elementów turbin. Dzięki pionowemu ustawieniu osi ciężar własny elementu nie powoduje jego ugięcia, co zwiększa precyzję obróbki.
• Tokarki ciężkie – służą do obróbki bardzo dużych i masywnych elementów, takich jak wały okrętowe, wały turbin czy elementy maszyn górniczych. Charakteryzują się wzmocnioną konstrukcją łoża, wysoką mocą wrzeciona i możliwością mocowania detali o masie kilku lub kilkunastu ton.
• Automaty tokarskie – to maszyny do produkcji małych elementów toczonych w bardzo dużych seriach. Materiał podawany jest automatycznie w postaci pręta, co pozwala na niemal ciągłą produkcję bez przerw na wymianę wsadu. Sprawdzają się przy produkcji śrub, sworzni, złączek i innych precyzyjnych elementów hutniczych.

Centra obróbcze CNC – więcej operacji w jednej maszynie

Centra obróbcze to maszyny CNC, które łączą funkcje wielu obrabiarek: frezowania, wiercenia, gwintowania, wytaczania i innych operacji w jednym urządzeniu z automatyczną wymianą narzędzi. Dzięki temu jeden detal można obrabiać w wielu płaszczyznach bez konieczności przekładania go na różne maszyny.

• Pionowe centra obróbcze – wrzeciono ustawione pionowo; sprawdzają się przy obróbce płaskich, prostopadłościennych detali z dostępem narzędzia z góry. Są kompaktowe, łatwe w obsłudze i stosunkowo niedrogie w eksploatacji. To popularny wybór dla małych i średnich zakładów produkcyjnych.
• Horyzontalne centra obróbcze – wrzeciono ustawione poziomo, co pozwala na obróbkę detali z kilku stron przy jednym zamocowaniu – dzięki obrotowemu stołowi paletowemu. Lepiej odprowadzają wióry grawitacyjnie i są bardziej wydajne przy obróbce skrzynkowych i kubełkowych elementów. Stosowane w produkcji seryjnej w przemyśle motoryzacyjnym i maszynowym.
• Centra obróbcze 5-osiowe – umożliwiają jednoczesny ruch narzędzia w pięciu osiach, co pozwala obrabiać złożone powierzchnie przestrzenne w jednym zamocowaniu. Są kluczowym narzędziem w przemyśle lotniczym, medycznym i motoryzacyjnym, gdzie wymagane są skomplikowane geometrie i bardzo wysokie tolerancje.
• Centra bramowe – łączą cechy frezarki bramowej i centrum obróbczego – oferują dużą przestrzeń roboczą, automatyczną wymianę narzędzi i możliwość obróbki wielooperacyjnej. Przeznaczone są do produkcji wielkich elementów: form przemysłowych, elementów energetyki i ciężkiego sprzętu budowlanego.
• Centra tokarskie wielogłowicowe – to zaawansowane maszyny łączące toczenie z frezowaniem i wierceniem przy użyciu kilku głowic narzędziowych pracujących jednocześnie lub naprzemiennie. Pozwalają wykonać kompletny detal – z toczeniem, frezowaniem, wierceniem i gwintowaniem – w jednym zamocowaniu, co znacząco skraca czas produkcji i eliminuje błędy z przekładania detali.

Wytaczarki CNC – precyzja przy dużych gabarytach

Wytaczarki CNC służą do precyzyjnego powiększania i wykańczania istniejących otworów oraz do obróbki wielkogabarytowych elementów, których nie można zamocować na standardowych obrabiarkach. Główne zastosowania to obróbka kadłubów silników, skrzyń przekładniowych, podstaw maszyn i elementów konstrukcji przemysłowych.

• Wytaczarki stołowe – poziome wrzeciono i ruchomy stół, na którym mocowany jest obrabiany element. Sprawdzają się przy obróbce ciężkich i nieregularnych detali, które trudno zamocować w standardowych centrach obróbczych. Umożliwiają frezowanie, wiercenie, gwintowanie i wytaczanie w jednej maszynie.
• Wytaczarki poziome CNC – wrzeciono zamontowane na suporcie przesuwającym się wzdłuż kolumny. Narzędzie może wchodzić głęboko w otwory i obrabiać ich powierzchnie wewnętrzne z dużą precyzją. To maszyny stosowane w przemyśle ciężkim, energetyce i produkcji turbin.

Szlifierki sterowane numerycznie

Szlifierki CNC to maszyny do obróbki wykańczającej, które zapewniają najwyższą dokładność wymiarową i jakość powierzchni. Ściernica obracająca się z dużą prędkością usuwa bardzo cienkie warstwy materiału, osiągając chropowatość powierzchni Ra poniżej 0,1 µm i tolerancje rzędu kilku mikrometrów.

Wyróżniamy kilka typów szlifierek CNC.

• Szlifierki kłowe – do obróbki wałków i elementów cylindrycznych mocowanych w kłach.
• Szlifierki bezkłowe – do obróbki przelotowej długich prętów i wałków w produkcji seryjnej.
• Szlifierki płaszczyznowe – do wykańczania płaskich powierzchni narzędzi i form.
• Szlifierki do otworów – do precyzyjnego wykańczania powierzchni wewnętrznych.
• Szlifierki profilowe – do obróbki narzędzi skrawających i elementów o złożonym profilu.

Klasyfikacja maszyn CNC według liczby osi

Liczba osi sterowanych numerycznie decyduje o tym, jak złożone geometrycznie detale może wykonać dana maszyna. Im więcej osi, tym mniejsza potrzeba wielokrotnego przekładania i mocowania elementu.

• Maszyny 2-osiowe – ruch w dwóch prostopadłych osiach (X, Y lub X, Z). Stosowane do prostych operacji toczenia lub cięcia.
• Maszyny 3-osiowe – ruch w osiach X, Y i Z. Standard w frezowaniu i centrum obróbczym dla elementów o płaskich lub prostych przestrzennych powierzchniach.
• Maszyny 4-osiowe – trzy osie liniowe plus obrót wokół jednej osi (najczęściej A lub B). Pozwalają obrabiać detale z czterech stron bez przekładania.
• Maszyny 5-osiowe – trzy osie liniowe plus dwie osie obrotowe. Umożliwiają obróbkę bardzo złożonych geometrii w jednym zamocowaniu. Kluczowe w przemyśle lotniczym i medycznym.
• Maszyny 7-, 9- i 12-osiowe – stosowane w zaawansowanych centrach tokarsko-frezarskich i liniach produkcyjnych. Kilka głowic lub wrzecion pracuje jednocześnie, radykalnie skracając czas cyklu i zwiększając kompleksowość obróbki.

Systemy sterowania CNC a rodzaj ruchów roboczych

Sposób, w jaki sterownik CNC realizuje ruch narzędzia, to kolejne kryterium podziału maszyn. Wyróżnia się trzy podstawowe typy sterowania.

• Sterowanie punktowe – narzędzie przemieszcza się po dowolnej trajektorii do zaprogramowanego punktu, a obróbka odbywa się wyłącznie w tym punkcie. Stosowane w wiertarkach CNC.
• Sterowanie odcinkowe – narzędzie porusza się po odcinkach prostych równoległych do osi układu. Używane w prostych frezarkach i tokarkach CNC do obróbki prostokątnych konturów.
• Sterowanie kształtowe (konturowe) – sterownik jednocześnie kontroluje ruch w kilku osiach, umożliwiając obróbkę łuków, konturów swobodnych i skomplikowanych powierzchni. To najczęstszy typ sterowania we współczesnych centrach obróbczych i frezarkach wieloosiowych.

Podsumowanie – jak wybrać właściwy typ maszyny CNC?

Wybór odpowiedniego rodzaju maszyny CNC jest wypadkową czterech kluczowych czynników: geometrii detalu, wymaganej precyzji, wielkości serii oraz dostępnej przestrzeni warsztatowej. W praktyce oznacza to dopasowanie technologii do konkretnych potrzeb: przy elementach cylindrycznych najlepiej sprawdzi się tokarka CNC, podczas gdy skomplikowane kształty przestrzenne wymagają użycia frezarki wieloosiowej lub centrum 5 osiowego. W przypadku obróbki detali wielkogabarytowych niezastąpione są wytaczarki i centra bramowe.

Najczęściej zadawane pytania

Jakie maszyny CNC są najlepsze dla małych zakładów produkcyjnych rozpoczynających działalność?

Małe zakłady produkcyjne najczęściej zaczynają od pionowego centrum obróbczego 3-osiowego lub tokarki CNC z łożem skośnym. Oba typy są kompaktowe, stosunkowo niedrogie w zakupie i eksploatacji, a jednocześnie pozwalają realizować szerokie spektrum zleceń. Pionowe centrum obróbcze daje większą wszechstronność – można nim frezować, wiercić i gwintować bez zmiany maszyny. Jeśli profil produkcji skupia się na elementach toczonych (wałki, tuleje, złączki), lepsza będzie tokarka CNC z głowicą narzędziową do podstawowych operacji frezowania.

Czy jedna maszyna CNC może zastąpić kilka różnych typów obrabiarek konwencjonalnych?

Tak – centrum obróbcze CNC może zastąpić konwencjonalną frezarkę, wiertarkę, wytaczarkę i w pewnym zakresie szlifierkę. Centra tokarsko-frezarskie wielogłowicowe zastępują oddzielną tokarkę, frezarkę i wiertarkę. Nie oznacza to jednak, że jedna maszyna CNC zaspokoi każdą potrzebę – szlifowania wykańczającego nie zastąpi centrum obróbcze, a obróbki bardzo dużych detali nie wykona kompaktowa maszyna stołowa. W praktyce jedno centrum obróbcze 5-osiowe może wyeliminować potrzebę posiadania 3–4 oddzielnych obrabiarek konwencjonalnych przy produkcji złożonych detali.

Jakie są różnice w kosztach eksploatacji między różnymi typami maszyn CNC?

Koszty eksploatacji maszyn CNC zależą przede wszystkim od stopnia zaawansowania technicznego oraz wymaganej precyzji wykonania. Wyraźny podział przebiega między prostymi procesami o niskich nakładach na narzędzia a systemami wielofunkcyjnymi, które mimo wyższych kosztów przygotowania produkcji i oprogramowania, znacząco skracają czas obróbki poprzez eliminację wielu etapów pośrednich. Dodatkowy wpływ na budżet operacyjny mają gabaryty urządzenia oraz rygorystyczne parametry wykończenia powierzchni, co przekłada się na wyższe zużycie energii, konieczność stałej stabilizacji termicznej oraz częstszą konserwację precyzyjnych układów pomiarowych.

Jakie wymagania przestrzenne i infrastrukturalne wiążą się z instalacją systemów sterowanych numerycznie?

Zapotrzebowanie na powierzchnię produkcyjną zależy przede wszystkim od gabarytów obrabianych detali oraz stopnia automatyzacji procesu. Jednostki dedykowane do pracy z elementami wielkogabarytowymi wymagają nie tylko znacznej przestrzeni operacyjnej – często przekraczającej 200 m² – ale również specjalistycznego zaplecza w postaci suwnic i systemów załadunkowych. Kluczowym elementem infrastruktury jest w ich przypadku wzmocniona posadzka o nośności sięgającej nawet 20 t/m², co zapobiega odkształceniom wpływającym na precyzję pracy. Z kolei mniejsze, standardowe urządzenia można zazwyczaj instalować na typowych podłożach przemysłowych, o ile zapewniona jest odpowiednia izolacja drgań.

Jakie są perspektywy rozwoju technologii maszyn CNC w najbliższych latach?

Najbliższe lata przyniosą dalszy rozwój w kilku kierunkach. Maszyny CNC coraz częściej integrują się z systemami IoT i monitoringu stanu (condition monitoring), które przewidują awarie przed ich wystąpieniem. Rośnie udział obróbki hybrydowej – łączącej addytywne wytwarzanie (druk 3D metali) z obróbką skrawaniem w jednej maszynie. Maszyny wieloosiowe stają się bardziej dostępne cenowo i łatwiejsze w programowaniu dzięki uproszczonym interfejsom CAM. Automatyzacja za pomocą robotów współpracujących do załadunku i rozładunku detali staje się standardem nawet w małych zakładach. Coraz większą rolę odgrywa też sztuczna inteligencja w optymalizacji parametrów skrawania w czasie rzeczywistym.
