ER – VMC

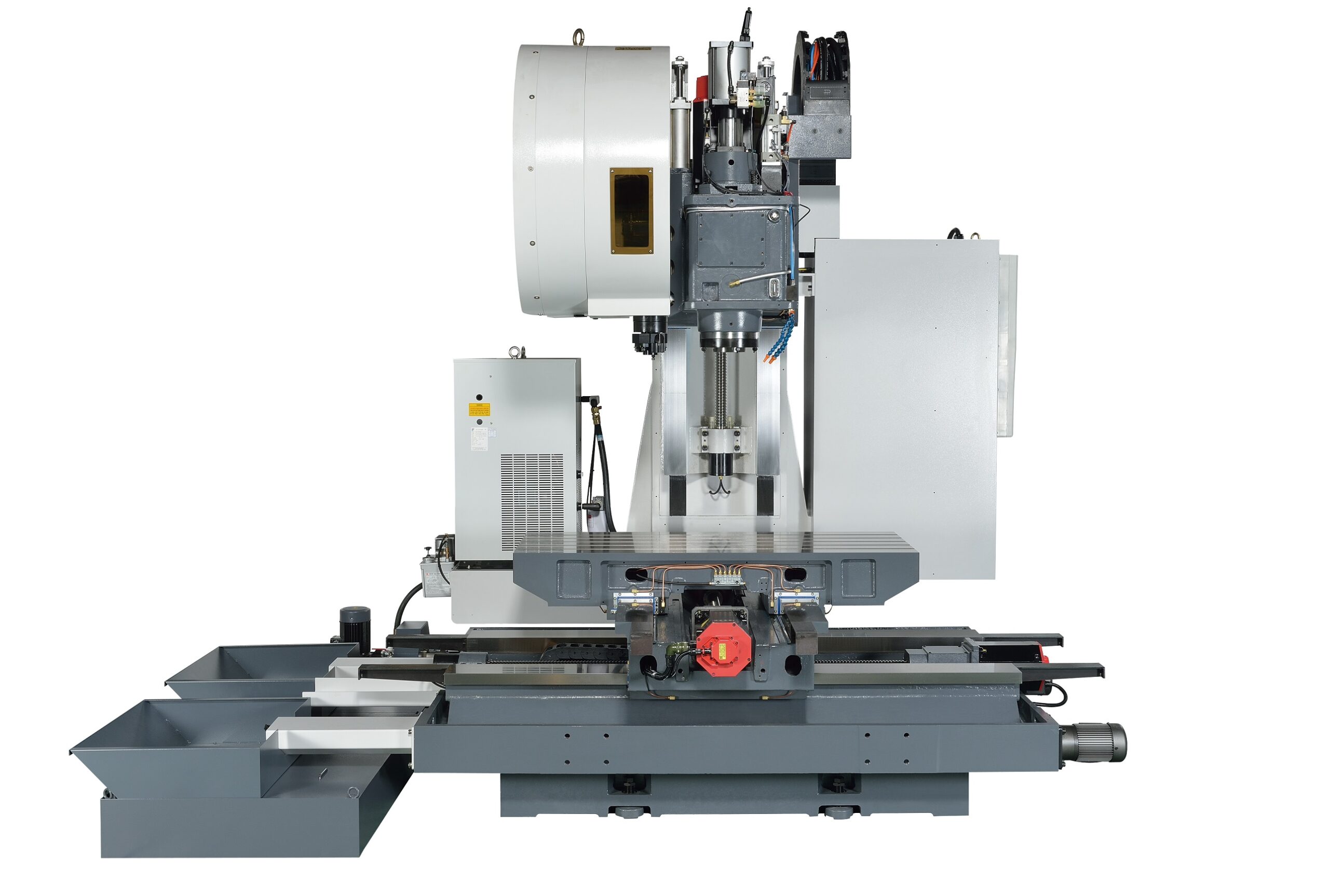

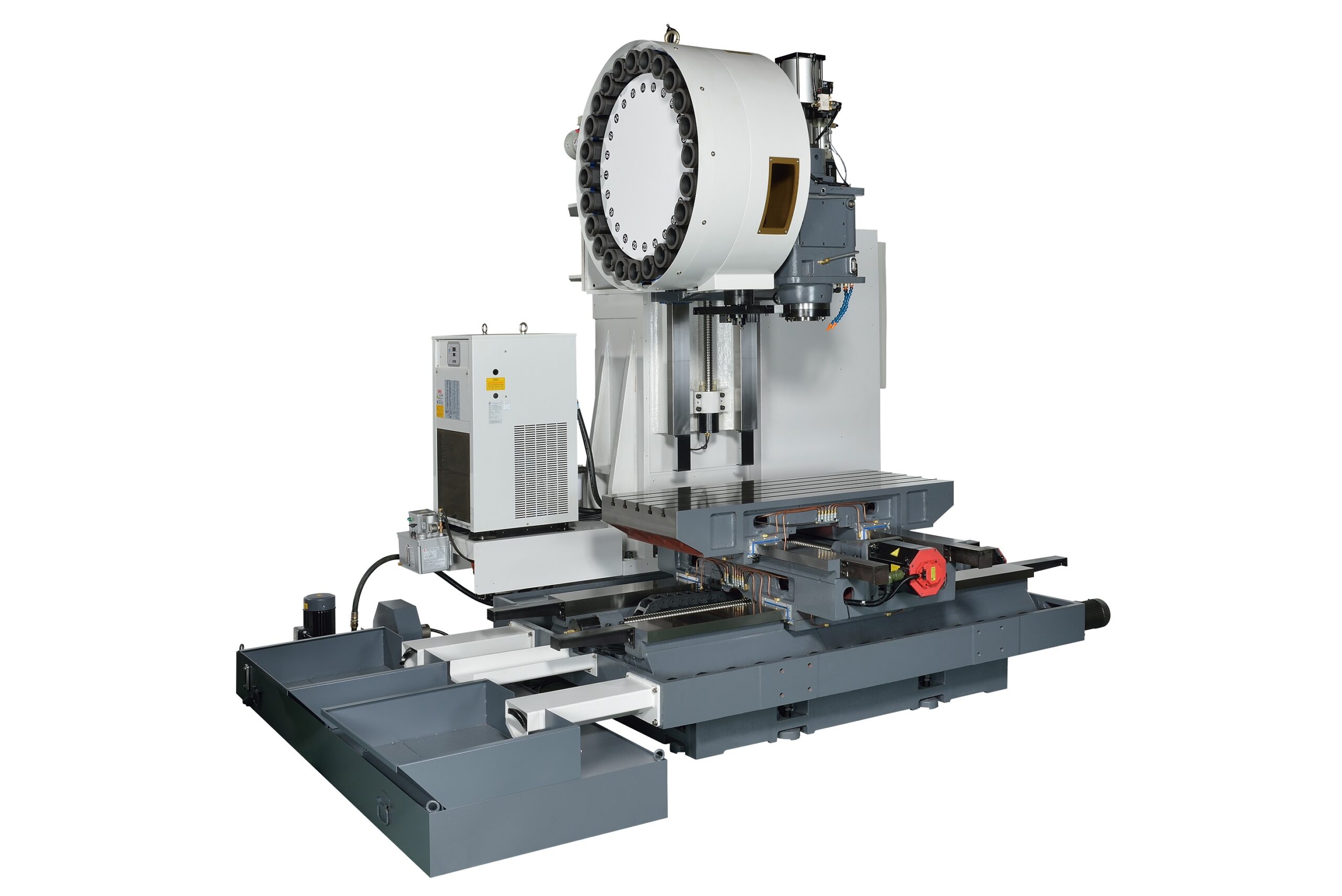

Sztywna konstrukcja prowadnic liniowych i ślizgowych z serii ER-VMC umożliwia wysokowydajną i dokładną obróbkę bardzo skomplikowanych detali, o dużych gabarytach (masie). Sprzyja temu opatentowana konstrukcja podstawy i układu krzyżowego stołu roboczego, gdzie prowadnica wzdłużna (osi X) usytuowana jest bezpośrednio w podstawie, a prowadnica osi Y usytuowana jest na suporcie poruszającym się na prowadnicach X.
Taka konstrukcja zapobiega sytuacji, gdy w tradycyjnej maszynie obciążony stół roboczy znajduję się w skrajnej pozycji osi X i nie ma pełnego podparcia, występują wtedy znaczne drgania i odchyłki wymiaru.
Dane techniczne prowadnic liniowych i ślizgowych
Dane techniczne
| Prowadnice liniowe | Prowadnice liniowe | Prowadnice liniowe | Prowadnice liniowe | Prowadnice liniowe | ||
|---|---|---|---|---|---|---|
| Jedn. | ER-VMC-2210L | ER-VMC-1886L | ER-VMC-1680L | ER-VMC-1363L | ER-VMC-1263L | |
| Rozmiar stołu | mm | 2200x1000 | 1800x860 | 1600x700 | 1450x600 | 1450x600 |
| Ładowność stołu | kg | 3000 | 2000 | 2000 | 1200 | 1200 |
| Przesuwy XYZ | mm | 2200x1000x900 | 1800x860x700 | 1600x800x700 | 1300x630x600 | 1200x600x600 |
| Odległość między kocówką wrzeciona a powierzchnią stołu | mm | 160~1060 | 200~900 | 170~870 | 140~740 | 100~700 |
| Posuw przyśpieszony | m/min | 16x16x12 | 20x20x20 | 24x24x20 | 32x32x30 | 32x32x30 |
| Posuw roboczy | m/min | 10 | 1~15 | 1~20 | 1~20 | 1~20 |
| Liczba narzędzi w magazynie | piece | BT50/24T 32T | BT50/24T 32T | BT50/24T 32T | BT50/24T 32T | BT40/24T |
| Typ napędu wrzeciona (moc) | kw | Pasowy a15(15/18.5) | Pasowy a15(15/18.5) | Pasowy a15(15/18.5) | Pasowy ai8(7.5/11) | Pasowy ai8(7.5/11) |
| Metoda zmiany narzędzia | system dwuramienny, pobór narzędzia metoda najkrótszej drogi | |||||
| Moc silnika posuwu | kw | (7/7/7) | (4/4/4) | (4/3/4) | (3/3/3) | (3/3/3) |
| Masa całkowita | kg | 16500 | 13000 | 12500 | 9300 | 9000 |

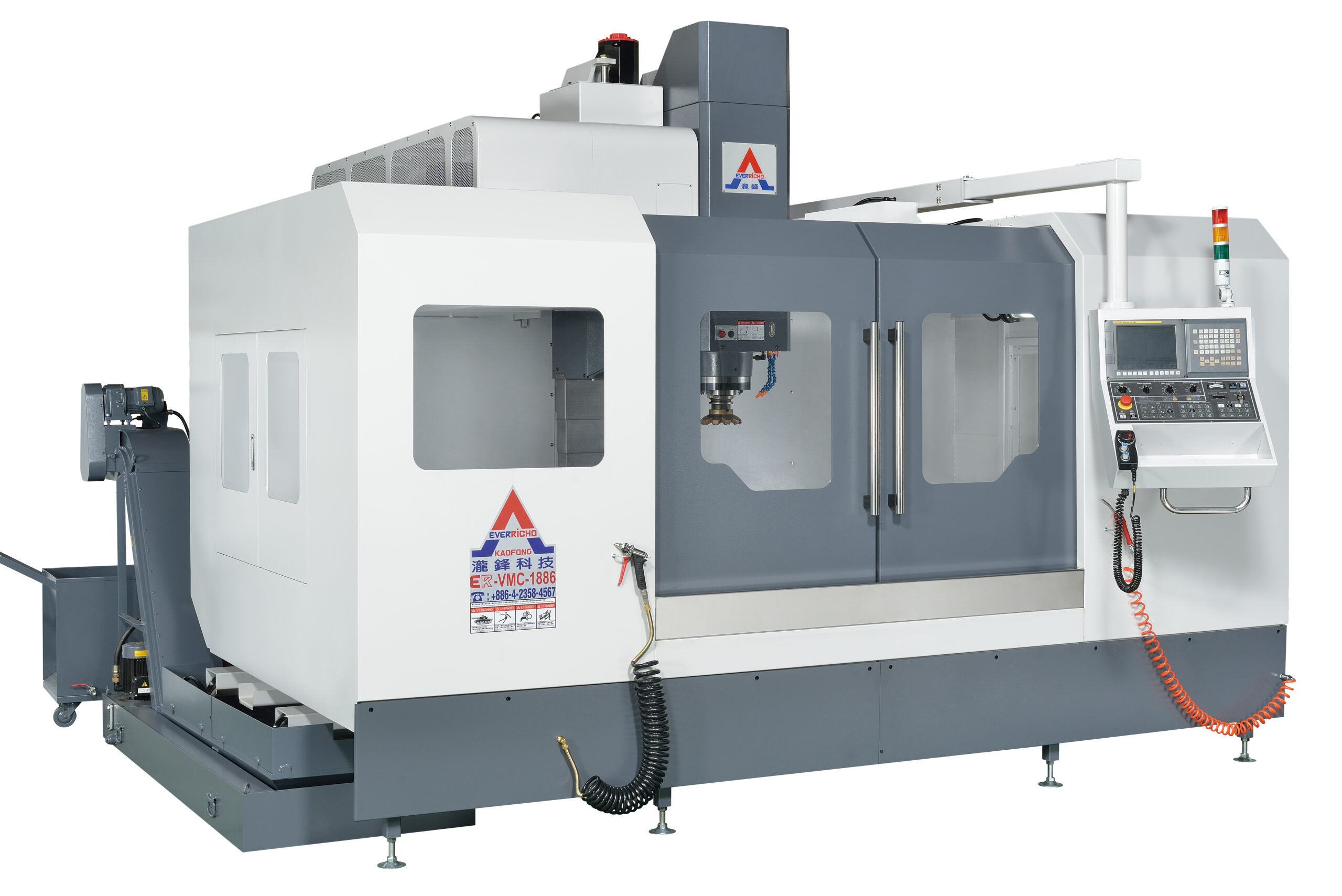

Zdjęcia
