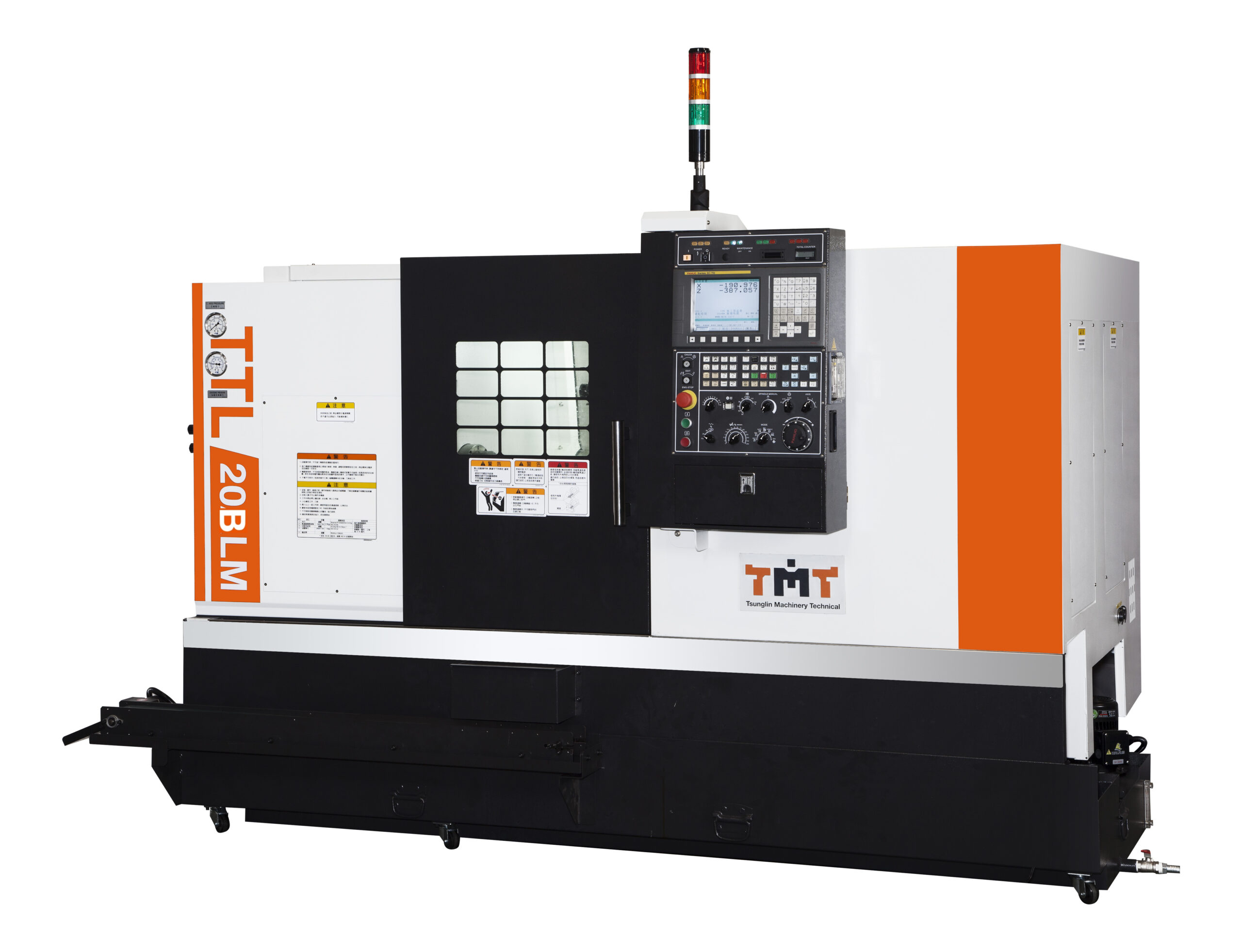

Tokarka CNC TTL-20BLMY ze skośnym łożem napędzane narzędzia oś Y

Tokarki CNC MDM, Aero Turn z serii  BT  cechują się wysoką precyzją dzięki nowoczesnej konstrukcji, wysokojakościowym podzespołom oraz wykwalifikowanym pracownikom fabryki odpowiedzialnym za produkcję i kontrolę jakości obrabiarki. Tokarki Aero Turn z serii MT wzbogacane są w napędzane narzędzia.

Charakterystyka serii tokarek TTL: • Konstrukcja obrabiarki opracowana w wykorzystaniem metody elementów skończonych • Jednoczęściowy, żebrowany i żeliwny odlew korpusu gwarantuje maksymalną sztywność i stabilność podczas obróbki, a także zachowanie wysokich wymagań jakościowych • Skośne łoże pod kątem 45 stopni zapewnia nisko położony środek ciężkości i najlepszą ergonomię pracy, ponadto zapewnia wygodne odprowadzenie wiórów przy produkcji seryjnej • Zintegrowany z maszyną transporter odprowadza wióry bezpośrednio do beczki • Serwomotory są bezpośrednio sprzęgnięte z precyzyjnymi śrubami kulowymi, dzięki czemu minimalizuje się luzy nawrotne oraz odkształcenia temperaturowe, co przekłada się na wzrost dokładności obróbki • Seria TTL wykorzystuje najwyższej jakości prowadnice liniowe, dzięki czemu uzyskuje się szybsze przejazdy robocze, większą wydajność i dokładność obróbki, a także mniejsze tarcie niż w przypadku prowadnic ślizgowych • Tokarki tej serii osiągają bardzo szybkie prędkości przejazdów 30 m/min w osiach X, Z i Y • Standardowym wyposażeniem maszyny jest 12 pozycyjna głowica narzędziowa • Maszyna wyposażona w głowicę z napędzanymi narzędziami BMT-55 • Tokarka posiada dodatkową oś Y sterowaną numerycznie

Tokarki bez napędzanych narzędzi
ModelJedn.RT-280P/PLBT-300BT-300LBT-300XLBT-380LBT-380XL
Przelot nad łożemmm570600600600600600
Maks. średnica toczeniamm350410410410410410
Maks. długość toczeniamm500/75050075010007501000
Rozmiar uchwytucal8"8"/10"8"/10"8"/10"10"/12"8"/10"
Prdkość obrotowa wrzecionaobr/min450040004000400035003500
Moc silnika wrzecionakW1515151518.518.5
Maks. średnica prętamm526565657676
Liczba narzędzi10(12)1212121212
Wymiar trzonkamm20x202525252525
Masa nettokg450048005300580055006000

Tokarki z napędzanymi narzędziami
ModelJedn.MT-300LMT-300XLMT-380LMT-380XLMTY-300LMTY-380XL
Przelot nad łożemmm600600600600600600
Maks. średnica toczeniamm310310310310310310
Maks. długość toczeniamm750100075010007501000
Rozmiar uchwytucal10"/12"8"/10"10"/12"10"/12"8"/10"10"/12"
Prdkość obrotowa wrzecionaobr/min400040003500350040003500
Moc silnika wrzecionakW151518.518.51518.5
Maks. średnica prętamm656576766576
Liczba narzędzi121212121212
Wymiar trzonkamm252525252525
Masa nettokg550061005700640061006800

Tokarki z napędzanymi narzędziami i osią Y TTL-20BMLY
Przelot na łożemmmØ670
Przelot nad suportemmmØ380
Rozstaw kłówmm560
Maksymalna średnica toczenia mmØ300
Przejazdy
Przejazd w osi Xmm180(150+30)
Przejazd w osi Zmm550
Przejazd w osi Ymm100
Wrzeciono
Maksymalna prędkość obrotowa wrzecionaobr/min3500
Końcówka wrzecionammA2-6
Przelot wrzecionammØ79
Maksymalna średnica pręta nprzez wrzecionommØ65
Uchwyt
Rozmiar uchwytumm10”
Głowica
Typ głowicy narzędziowej-BMT-55
Ilość pozycji w głowicy-12
Średnica wytaczakammØ40
Rozmiar oprawkimm25 x 25
Maksymalna prędkość obrotowa narzędzi napędzanych (oś M)obr/min4000
Posuwy szybkie
Prędkość posuwu szybkiego X/Y/Zm/minX:30 / Z:30 / Y:10
Napędy
Moc napędu wrzecionakW11 / 15
Serwonapędy osi X/Y/ZkWX:3 / Z:3 / Y:3
Moc pompy hydraulicznejkW0.8
Moc napędu transporterów wiórówkW0.2
Moc pompy chłodziwakW1
Dokładność
Dokładność pozycjonowania mm+- 0,004
Powtarzalnośćmm+- 0,003
Zapotrzebowanie na mockVA20
