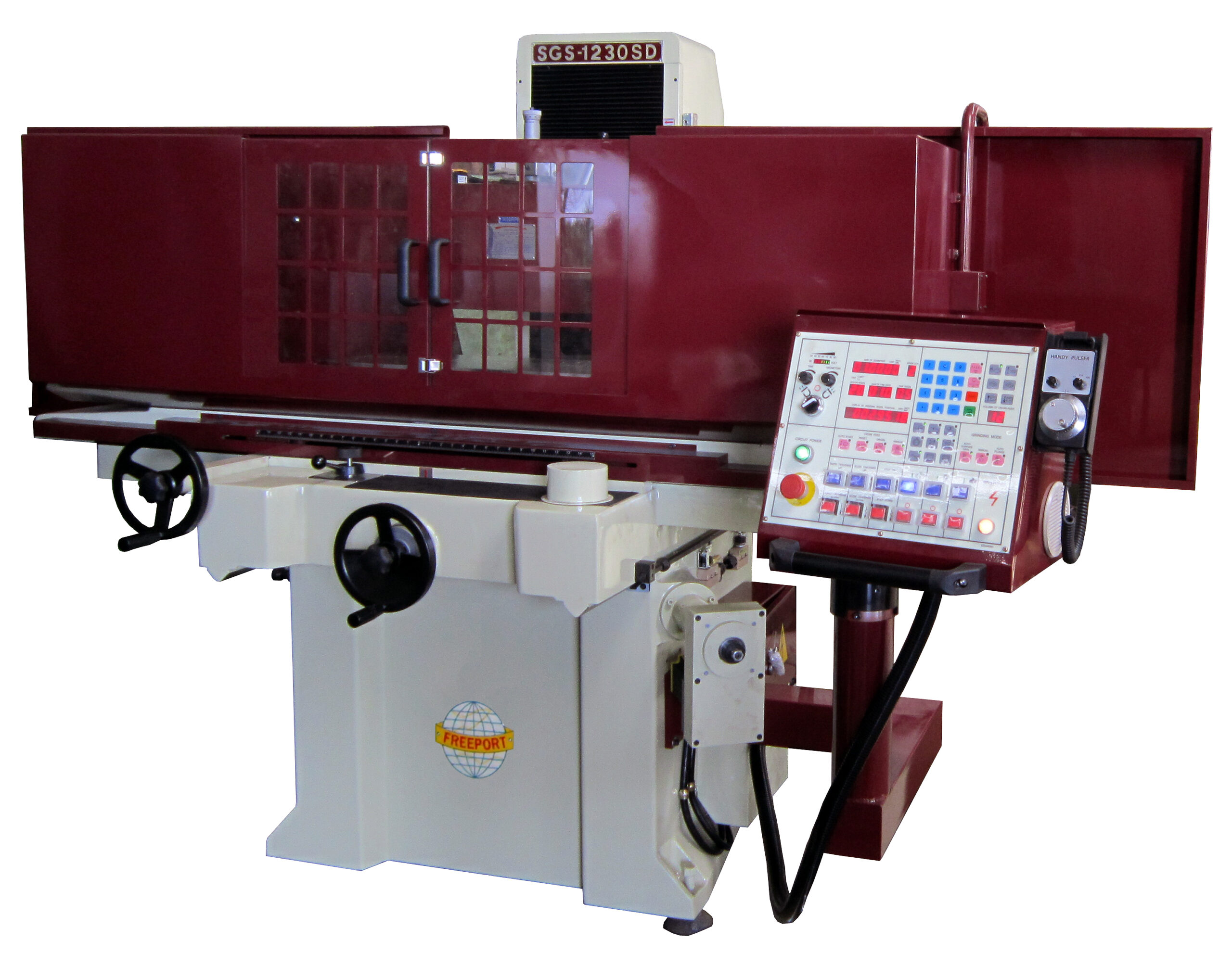

Szlifierka do płaszczyzn FREEPORT 2040SD

Dane techniczne szlifierki do płaszczyzn

Dane techniczne
Specyfikacja \ ModelJedn.SGS-1020SGS-1224SGS-1632SGS-2040
Wymiar stołu roboczego WxLmm230x500260x600400x800500x1000
Maks. Przejazd stołu w osi "Y".mm5656909601160
Maks.Przejazd stołu w osi "X".mm263332450550
Prędkość przesuwu stołu roboczegom/min6~256~256~255~25
Zakres przejazdu wzdłużnegomm50~50850~60950~812150~1100
Zakres przejazdu poprzecznegomm0~2540~3040~4060~510
Wymiar ściernicy (ODxTxID)mm205x13x31.75355x32x127355x50x127405x50x127
Prędkość obrotowa ściernicyobr/min2900175017501750
Waga (netto)kg1350185028004500
Wymiary maszynymm2060x1680x20502260x1740x22102780x2210x22503370x2280x2220
Zdjęcia

Pobierz

Najlepsze szlifierki do płaszczyzn z Tajwanu

Nasza firma posiada w sprzedaży szlifierki do płaszczyzn renomowanej firmy Sunny Machinery, oznaczone rozpoznawalną na całym świecie marką Freeport. Urządzenia zostały zaprojektowane i wykonane w Tajwanie przy użyciu najwyższej jakości żeliwa i komponentów o wysokiej precyzji. Szeroka gama szlifierek do płaszczyzn w naszej ofercie (SGS-1020, SGS-1224, SGS-1632, SGS-2040) sprawia, że nawet klienci o specyficznych potrzebach dobiorą odpowiednią maszynę.

Szlifierki do płaszczyzn – najważniejsze parametry

W zależności od wybranego modelu, oferujemy szlifierki ze stołem roboczym w rozmiarze 230×500 mm, 260×600 mm, 400×800 mm oraz 500×1000 mm. Zakres przejazdu wzdłużnego to kolejno: 50-508 mm, 50-609 mm, 50-812 mm i 150-1100 mm, a przejazdu poprzecznego: 0-254 mm, 0-304 mm, 0-406 i 0-510 mm. Wymiar ściernicy (ODxTxID) w czterech modelach oferowanych przez nas szlifierek do płaszczyzn to: 205x13x31.75, 355x32x127, 355x50x127 oraz 405x50x127 mm.

Do wykonania modelu SGS-1020 użyto teflonu o niskim współczynniku tarcia, aby zapewnić płynne i stabilne ruchy. Wrzeciono wykorzystuje niezwykle precyzyjne łożyska kulkowe, a silnik klasy V3 jest z nim zintegrowany za pomocą sprzęgieł, by osiągnąć maksymalny moment obrotowy i zredukować wibracje. W modelu SGS-2040 zastosowano technikę PLC, umożliwiającą szybkie i precyzyjne ustawienie posuwu poprzecznego. Znajdziemy tu również wyświetlacz LED w panelu sterowania oraz w pełni automatyczny system smarowania.

Budowa szlifierek do płaszczyzn i zasada ich działania

W najczęściej spotykanym rozwiązaniu, stół roboczy z umocowanym przedmiotem wykonuje ruch wzdłużny na prowadnicach łoża (oś Z). Prostopadle do nich porusza się kolumna z wrzeciennikiem (oś X). Dosuw ściernicy do materiału odbywa się poprzez pionowy ruch wrzeciennika wzdłuż prowadnic kolumny (oś Y). W zależności od orientacji osi wrzeciona, materiał z powierzchni przedmiotu usuwany jest czołem ściernicy (oś wrzeciona zorientowana pionowo) lub jej obwodem (oś wrzeciona zorientowana poziomo).

Wybrane szlifierki do płaszczyzn posiadają też stół obrotowy, na którym mocuje się przedmiot lub wiele przedmiotów obrabianych jednocześnie. Szlifowany element najczęściej mocowany jest na stole magnetycznym lub elektromagnetycznym, ale możliwe jest stosowanie także innych rozwiązań, takich jak mechaniczne przyrządy mocujące lub stoły próżniowe.

Szlifierki CNC do płaszczyzn znajdują zastosowanie w wielu branżach

Urządzenia tego typu są wykorzystywane w przemyśle maszynowym, lotniczym, samochodowym, w narzędziowniach, przy produkcji oprzyrządowania technologicznego i produkcji form. Dzięki nim można opracowywać m.in. płyty, stemple, matryce czy wykrojniki.

Każde z urządzeń posiada zestaw standardowych i dodatkowych akcesoriów. Przed zakupem odpowiedniej szlifierki do płaszczyzn, skontaktuj się z nami – służymy fachowym doradztwem, szkolimy z obsługi zakupionego u nas urządzenia i pomagamy w jego montażu!
