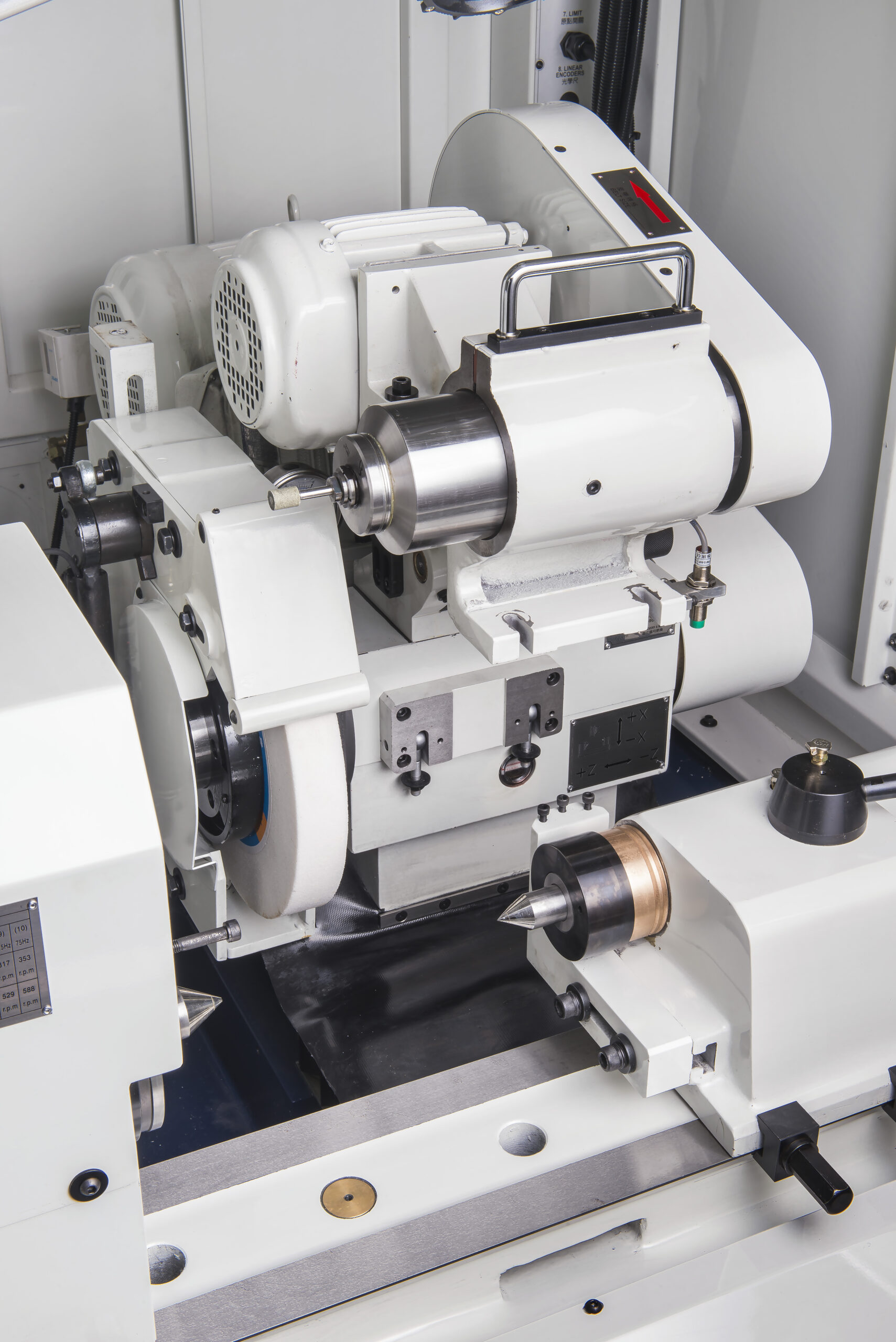

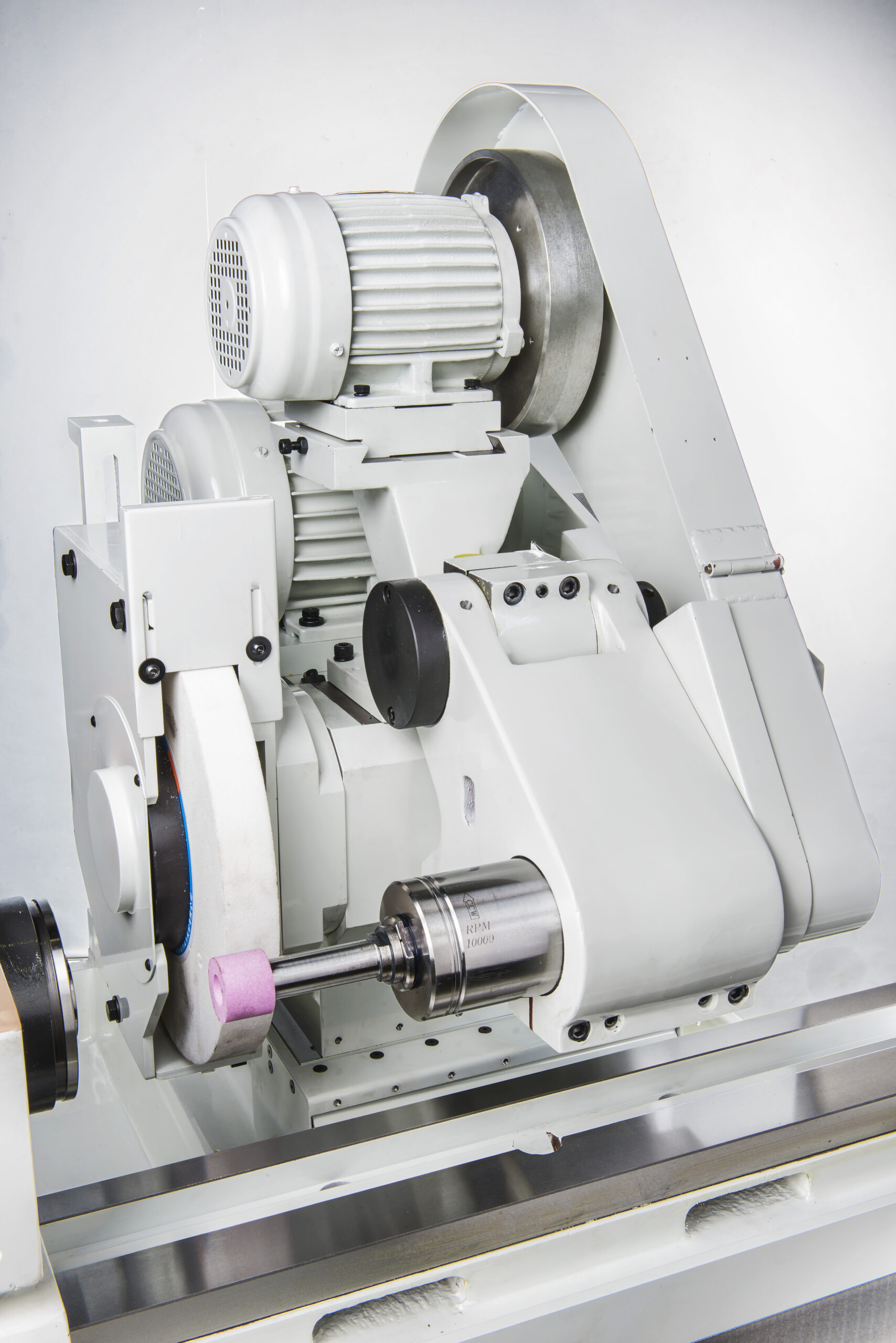

Szlifierki do wałków przeznaczone są do wykańczającej obróbki powierzchni cylindrycznych zewnętrznych oraz powierzchni czołowych,  a wyposażone w specjalną przystawkę, także otworów osiowych w elementach obrotowych. Znajdują one zastosowanie w produkcji precyzyjnych elementów, m.in. części maszyn i urządzeń, podzespołów dla przemysłu motoryzacyjnego, energetycznego, czy też narzędzi i oprzyrządowania technologicznego.

Oferujemy szlifierki do wałków i otworów konwencjonalne oraz szlifierki sterowane numerycznie, obsługiwane przez system FANUC, SIEMENS bądź MITSUBISHI.
Zastosowany w naszych szlifierkach numerycznych zaawansowany układ hydrostatycznego łożyskowania wrzeciona ściernicy gwarantuje płynną i cichą pracę oraz bardzo wysoką trwałość. Prowadnice stołu roboczego również wykorzystują smarowanie hydrostatyczne, które powoduje ograniczenie zjawiska tarcia do minimum. Oba te systemy przyczyniają się do znacznego wzrostu precyzji i kultury pracy szlifierki, w porównaniu do maszyn opartych na rozwiązaniach tradycyjnych. Szlifierki CNC z naszej oferty cechuje ponadto staranne wykonanie, bogata lista wyposażenia dodatkowego, oraz ergonomiczna i łatwa obsługa.

Dane techniczne: szlifierki do wałków

Dane techniczne
Szlifierki do wałków – numeryczne
OGC-820OGC-1226OGC-18120HDOGC-810AOGC-1214AOGC-1240A
Maksymalna średnica detalummØ 200Ø 320Ø 450Ø 200Ø 320Ø Ø 320
Długość w kłachmm50065030002503501000
Maksymalna średnica szlifowania mmØ 180Ø 300Ø 420Ø 180Ø 300Ø 300
Wymiary ściernicymmØ 355 x 38 x Ø 127Ø 405 x 50 x Ø 127Ø 610 x 75 x Ø 152.4Ø 355 x 38 x Ø 127Ø455 x 50 x Ø 127Ø 455 x 50 x Ø 127
Wychylenie stołu°-3°~+12°0°~+12°0°~+5° -1°~+7°-3°~+12°0°~+12°0°~+10°
Wychylenie wrzeciennika °-30°~+90°-30°~+90°NIERUCHOMANIERUCHOMANIERUCHOMANIERUCHOMA
Moc silnika ściernicykW3.755.511.53.755.55.5
Masa maszynykg2800560016000200048006500
Szlifierka do wałków – manualna
OGS-816OGS-1224OGS-1240OGS-1260OGS-1280
Maksymalna średnica detalummØ 200Ø 320Ø 320Ø 320Ø 320
Długość w kłachmm400600100015002000
Maksymalna średnica szlifowania mmØ 160Ø 280Ø 280Ø 280Ø 280
Wychylenie głowicy szlifierskiej°+-30°+-30°+-30°+-30°+-30°
Wychylenie stołu°-3°;+13°12°-3°;+7°0°;7°0°;7°
Silnik napędu ściernicy kW2.13.753.753.753.75
Masa maszynykg20003000390050006000

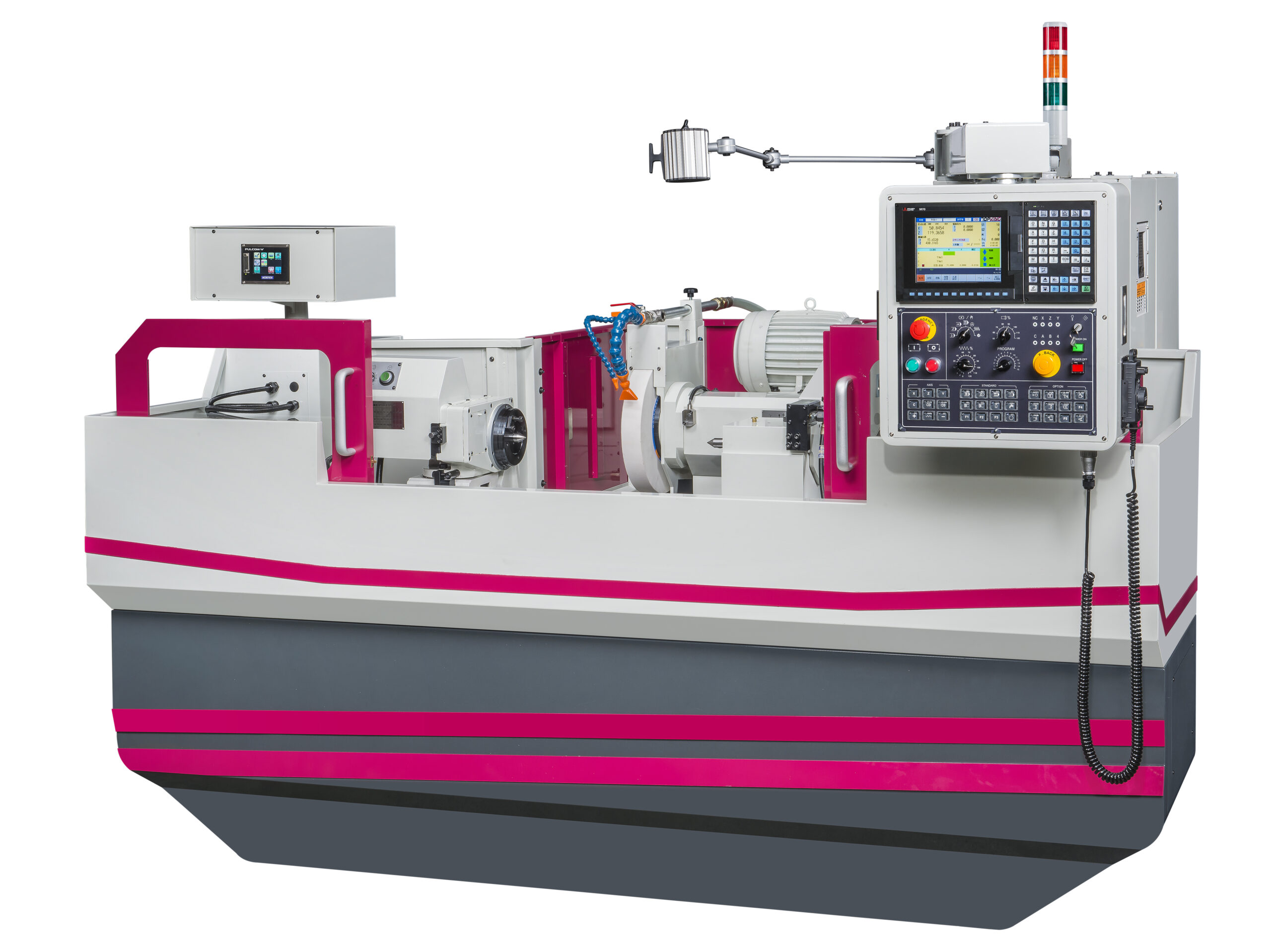

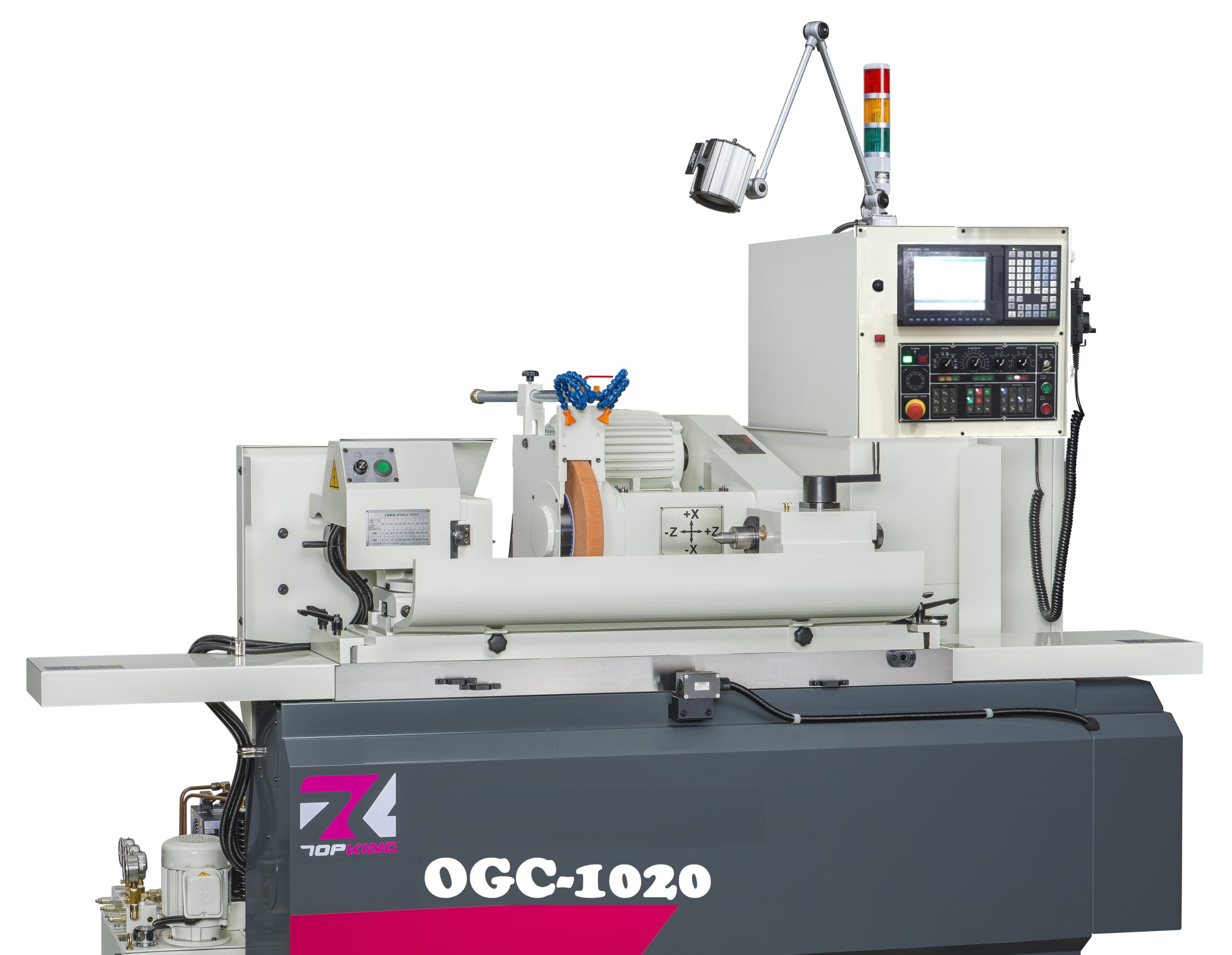

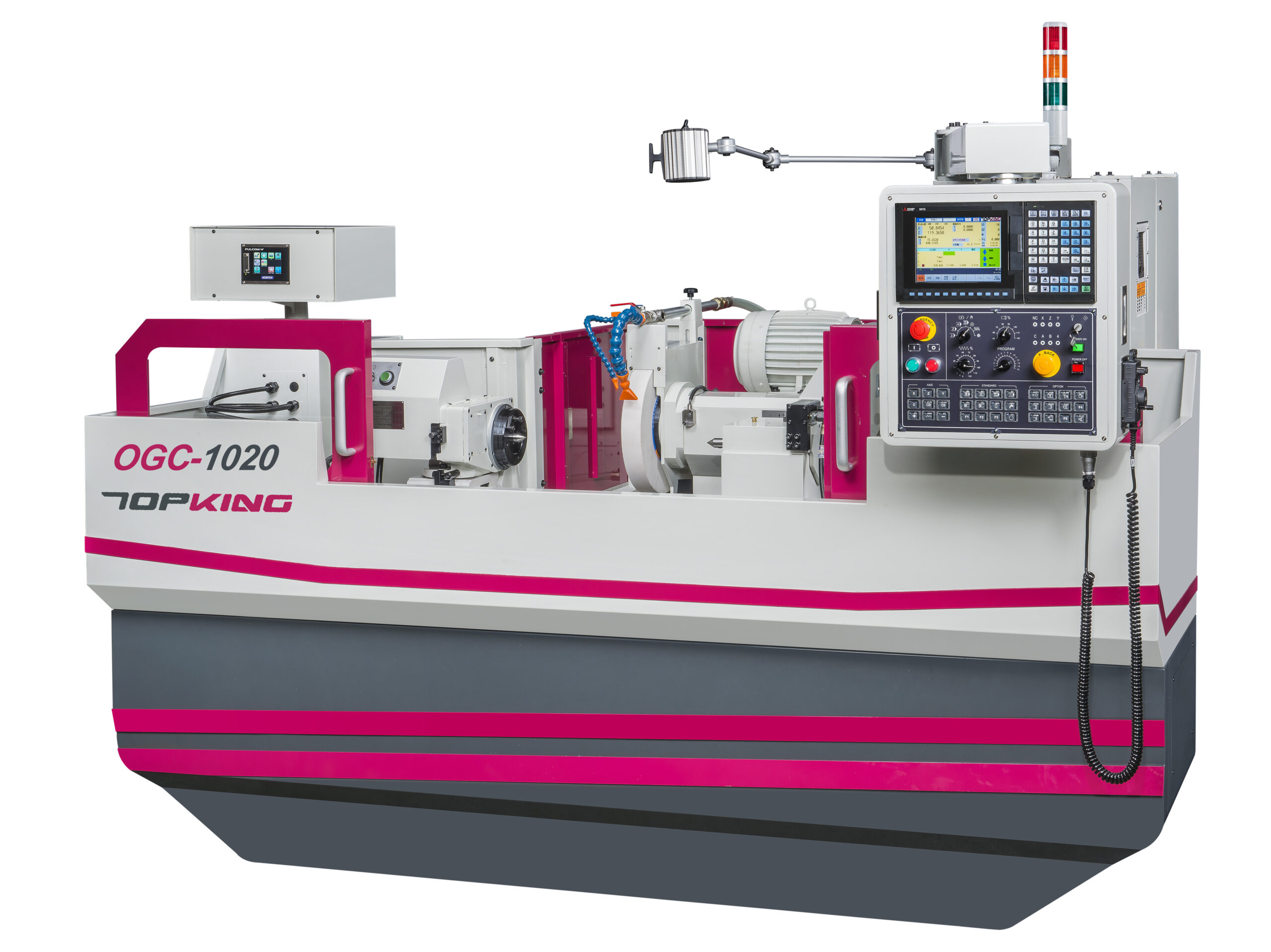

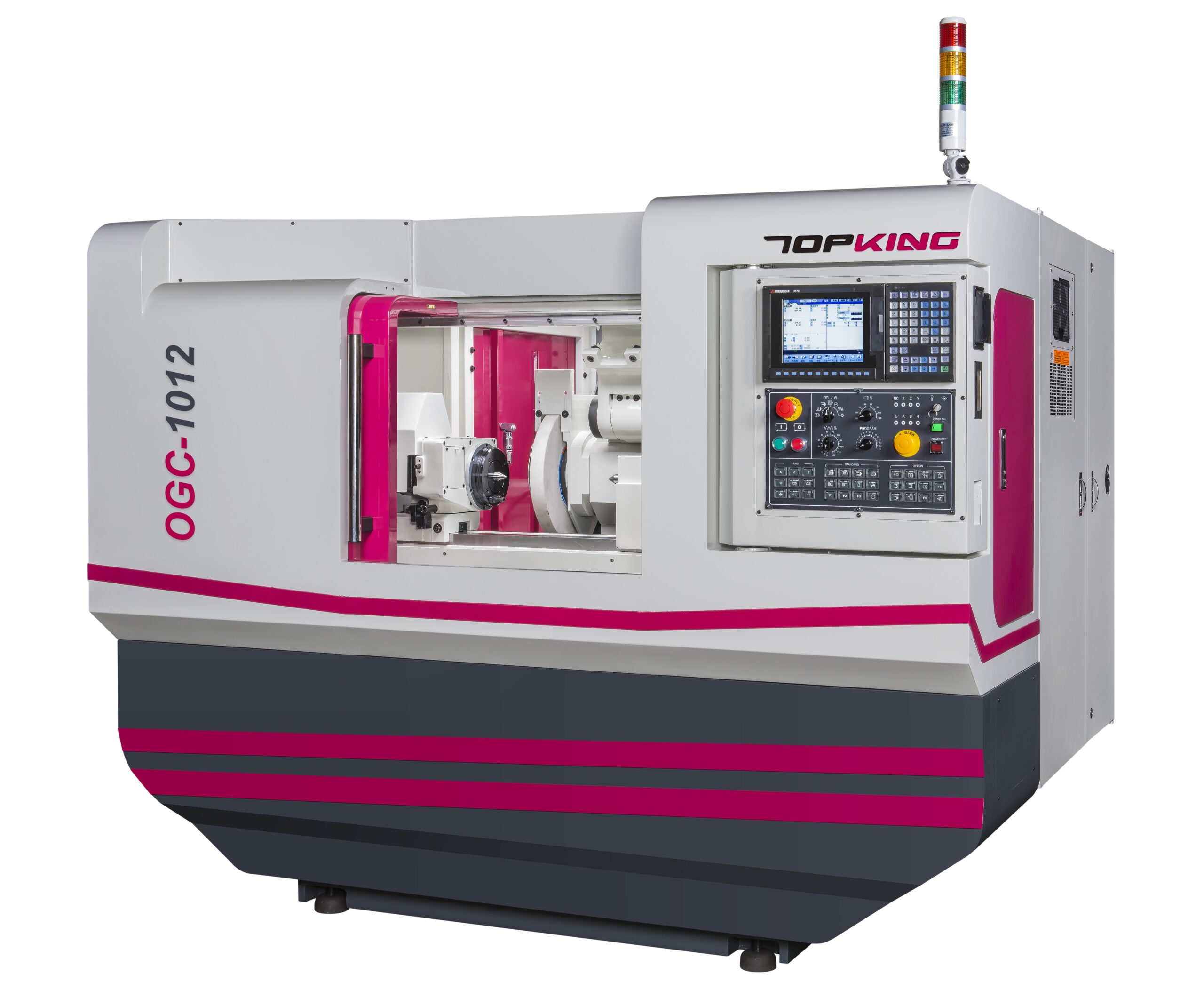

Zdjęcia

Pobierz

Szlifierki do wałków – konwencjonalne i numeryczne

Sprzedajemy najwyższej jakości szlifierki do wałków, uznanego tajwańskiego producenta – firmy Top King Technology. Maszyny z naszej oferty obejmują urządzenia sterowane numerycznie, obsługiwane przez systemy Fanuc, Siemens lub Mitshubishi, oraz szlifierki konwencjonalne.
Maszyny konwencjonalne mogą wykonywać proste cykle szlifowania dzięki specjalnym mechanizmom wspieranym przez układ elektryczny oraz hydrauliczny. Użytkownik może określić obszar szlifowania (w przypadku szlifierek do wałków i otworów długość, na której realizowana będzie obróbka), całkowity naddatek obróbki oraz pojedynczy dosuw ściernicy.

Jak wygląda obróbka na szlifierce do wałków i otworów?

W szlifierkach do wałków, poziomo zamocowany w kłach lub w uchwycie tokarskim przedmiot obrabiany, obraca się wokół własnej osi. Najczęściej przedmiot wraz ze stołem roboczym wykonuje ruch wzdłużny (oś Z), a wrzeciennik z pionowo zamocowaną ściernicą wykonuje ruch poprzeczny (oś X). Stosowane są też rozwiązania, w których wrzeciennik przemieszcza się w dwóch kierunkach: wzdłużnie i poprzecznie do osi przedmiotu.Głowica z wrzecionem szlifierskim może być skrętna w sposób automatyczny, dzięki czemu jedną ściernicą, w jednym zamocowaniu, mogą być obrabiane powierzchnie cylindryczne i stożkowe.

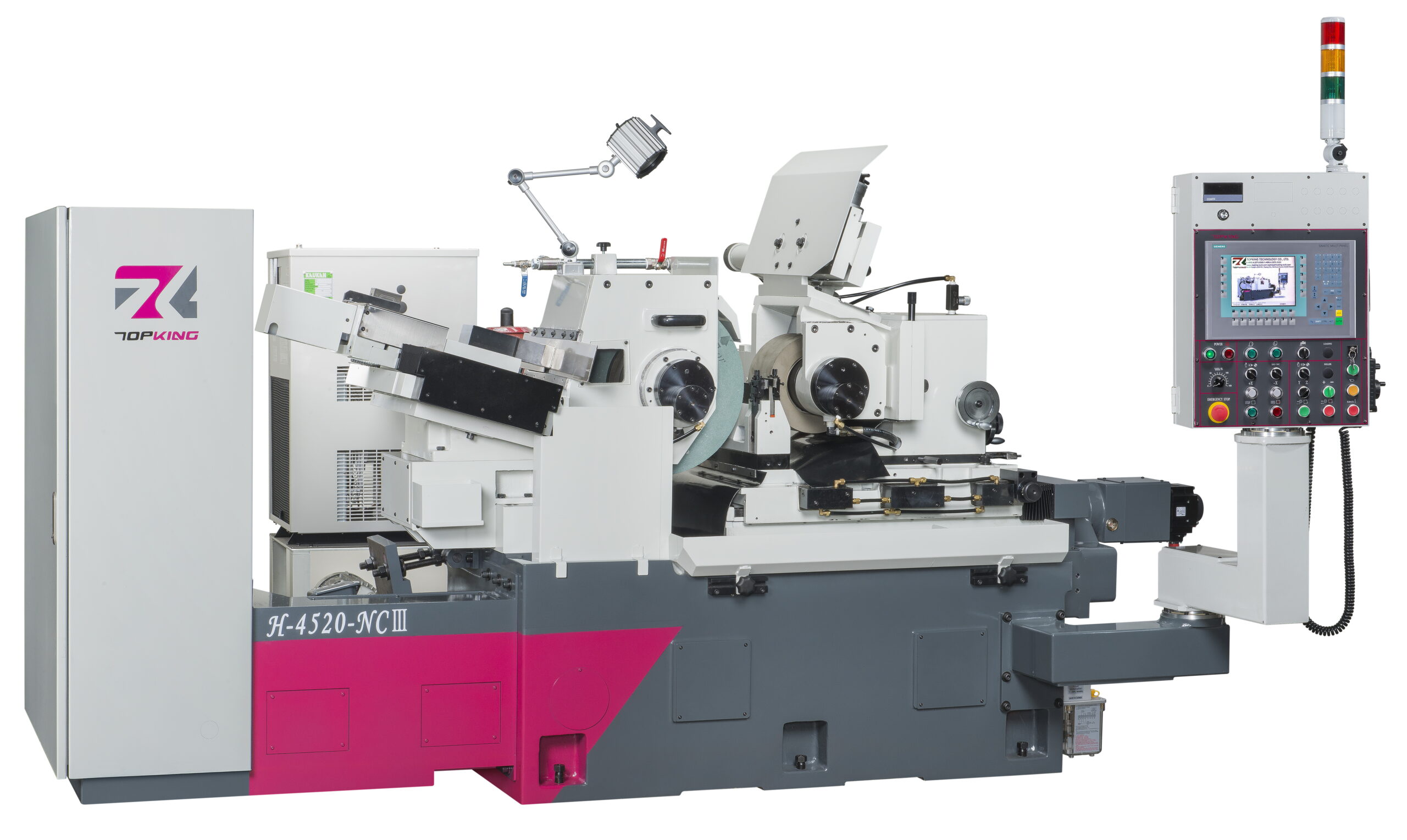

Odrębną grupę szlifierek do wałków stanowią szlifierki bezkłowe, w których przedmiot spoczywający na podtrzymce styka się z jednej strony z tarczą prowadzącą, a z drugiej ze ściernicą roboczą. Siła tarcia pomiędzy tarczą napędową a przedmiotem jest większa niż obwodowa siła skrawania, dzięki czemu przedmiot obraca się z prędkością zbliżoną do tarczy napędowej. Tarcza napędowa jest nieznacznie odchylona od pionu, co nadaje dodatkowo przedmiotowi obrabianemu ruch osiowy.

Parametry szlifierek kłowych i bezkłowych z naszej oferty

Sterowane numerycznie szlifierki do wałków występują w sześciu modelach, szlifierki manualne – w pięciu. W pierwszej kategorii maksymalna średnica szlifowanego detalu obejmuje zakres od 200 do 450 mm, w drugiej kategorii od 200 do 320, w zależności od wybranego modelu. Zakresy szlifowania średnic dla obrabiarek numerycznych mieszczą się w przedziale od 180 do 420 mm, dla konwencjonalnych od 160 do 280 mm.
Nasze szlifierki wyposażone są w hydrostatyczne prowadnice osi X i Z oraz hydrostatyczne łożyskowanie wrzeciona szlifierskiego. Mają możliwość wyposażenia w nowoczesne systemy, takie jak system antykolizyjny, układ pomiaru przedmiotu w czasie rzeczywistym podczas obróbki czy układ automatycznego wyważania ściernicy. Posiadają bardzo łatwą w obsłudze nakładkę graficzną do  obsługi i programowania maszyny.

Kto powinien wybrać szlifierkę CNC do wałków?

Szlifierki do wałków służą do obrabiania m.in. zewnętrznych powierzchni cylindrycznych, stożkowych, kołnierzy wałów, osi i tulei, sworzni, kołków, elementów zaworów hydraulicznych i pneumatycznych oraz słupów do form. Wykorzystywane są w wielu branżach, m.in. lotniczej, samochodowej, maszynowej oraz przy produkcji oprzyrządowania technologicznego.
